Импульсный клапан DMF-Z-40S

Импульсный клапан DMF-Z-40S катушка управления 220VAC
предназначен для импульсной подачи сжатого воздуха из ресивера для прочистки фильтров
обеспечения эффекта встряхивания
Резьба 1 -1/2 дюйма входная и выходная на чертеже не указана - глубина резьбы указана
рабочее давление 0,2-0,6 МПА (максимальное 8 bar)
гарантия 1млн срабатываний 3 года
Размеры сняты с реального клапана с точностью +-3мм

Состав: 3D сборка, модель одной деталью

Софт: SolidWorks 2015

Файлы:
DMF-Z катушка 220VAC.SLDPRT
DMF-Z Разьем.SLDPRT

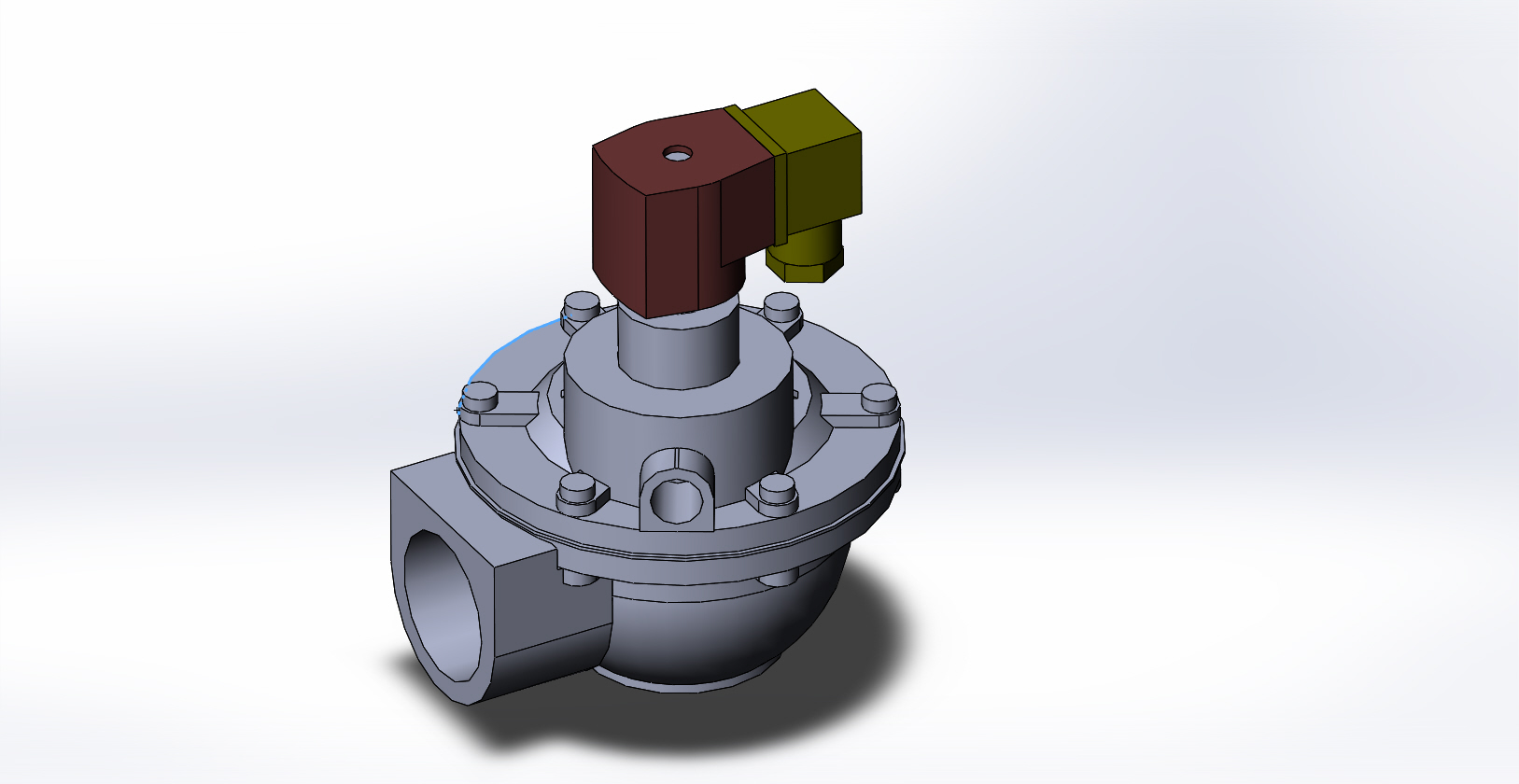

DMF-Z-40S Импульсный клапан 220VAC.JPG
DMF-Z-40S Импульсный клапан 220VAC.SLDASM
DMF-Z-40S Импульсный клапан 220VAC.STEP
DMF-Z-40S сборка катушки 220VAC.SLDASM
DMF-Z-40S сборка катушки 220VAC.SLDPRT
Импульсный клапан DMF-Z-40S AC220VAC.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
