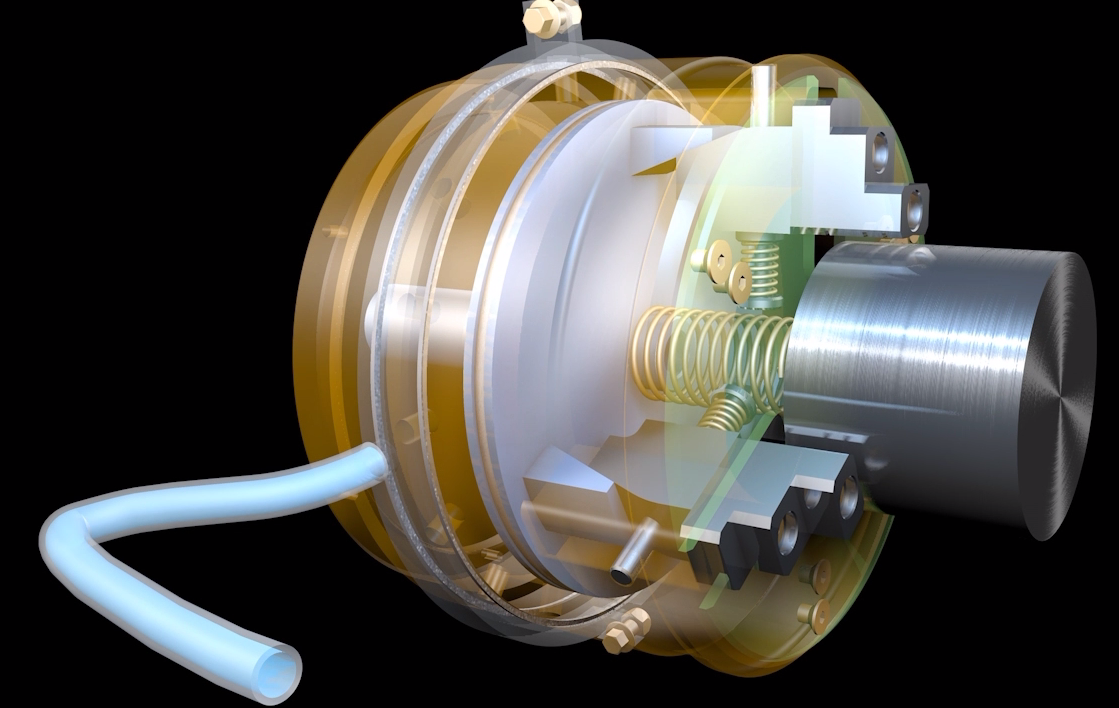

Трехкулачковый патрон со встроенным пневмоприводом конструкции автора.
На подвижном поршне имеются выступы с рабочими наклонными плоскостями, которые при перемещении поршня оказывают давления на ответные наклонные плоскости постоянных кулачков. Постоянные кулачки имеют радиальное перемещение относительно осей, закрепленных в корпусе. Диаметр осей был рассчитан на изгиб с помощью соответствующего дополнения SolidWorks. Возврат подвижных элементов в исходное положение осуществляется с помощью возвратных пружин.
Видео презентация работы в комплекте.
- Главная -
- Чертежи -
- Машиностроение и механика -
- 3D модель кулачкового патрона со встроенным пневмоприводом авторской конструкции
3D модель кулачкового патрона со встроенным пневмоприводом авторской конструкции
0
3
347
3
0
100
Содержимое архива
-
pnevmopatron_avtor
-
пружина1.SLDPRT
-
Порш_уплотнение.SLDPRT
-
SC GOST 10642_gost.sldprt
-
Кольцо.SLDASM
-
patron_av.SLDASM
-
prezent
-
-
patron_v.avi
-
-
Hex Bolt 15072_gost.sldprt
-
Hex Nut 10513_gost.sldprt
-
втулка неподв.SLDPRT
-
штифт_10.SLDPRT
-
крышка.SLDPRT
-
кулачок_сменный.SLDPRT
-
кольцо_уплотн.SLDPRT
-
Полукольцо_1.SLDPRT
-
кулачок_пост.SLDPRT
-
SC GOST 12474_2_gost.sldprt
-
шток.SLDPRT
-
пружина.SLDPRT
-
Полукольцо_2.SLDPRT
-
