3D модель. Жиклерный узел

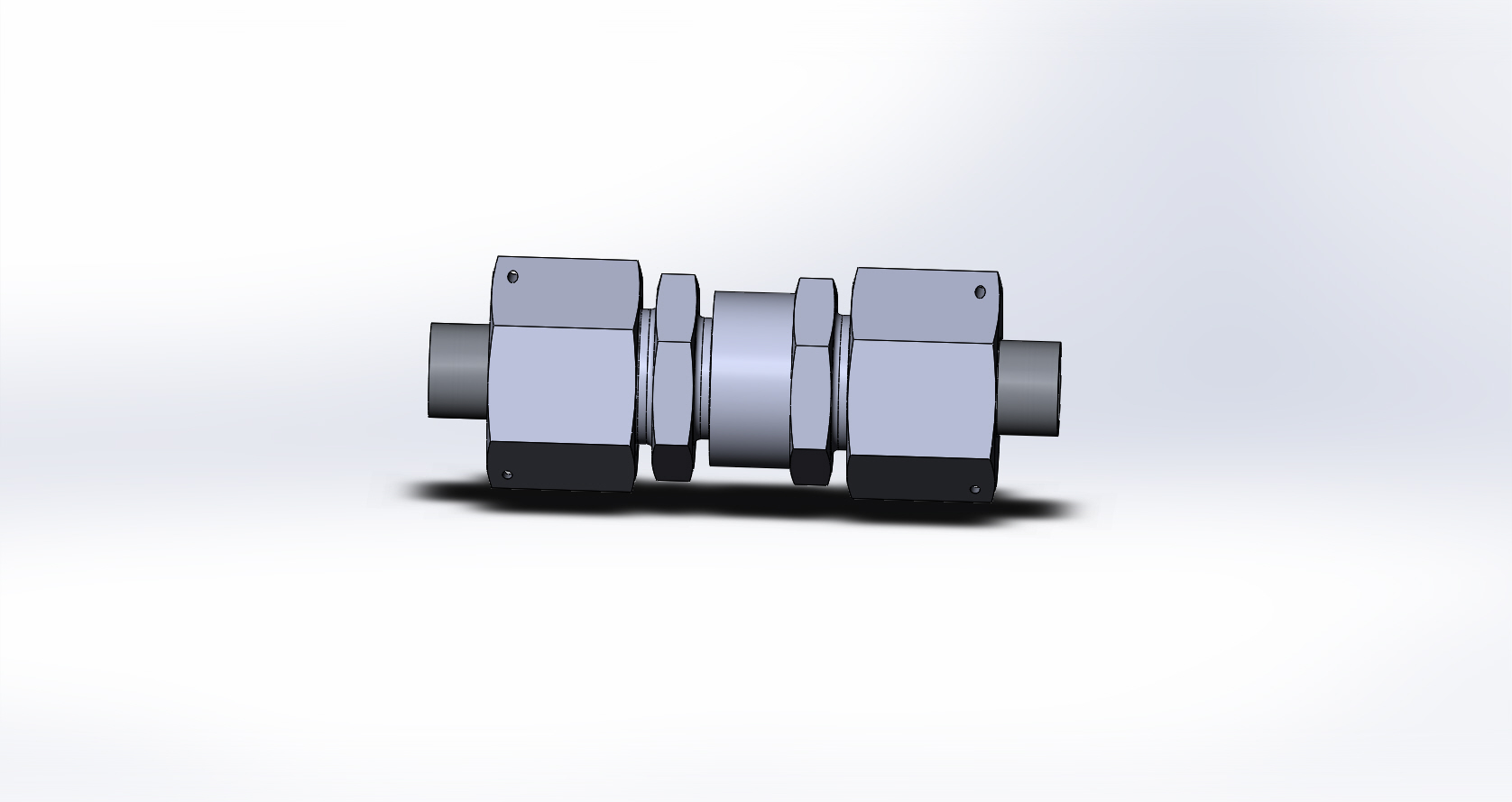

Данный жиклерный узел был разработан для электроклапанов наддува «окислителя». Используется данный узел в ракетостроении. При подачи 1,25 рабочего давления с помощью данных узлов производится равномерное смешивания разного рода жидкостей, что позволяет на выходе получить четкую пропорцию. За счет разных диаметров отверстий которые выполняются в жиклере и разных рабочих давлениях проходит разное количество жидкости через узел.

Состав: 3D модель Язык документа

Софт: SolidWorks SP03

Файлы:

Каталог / Машиностроение и механика / 3D модель. Жиклерный узел

Жиклерный узел/
Жиклерный узел/SSE.4410.0008.0000 СБ.SLDASM
Жиклерный узел/SSE.4410.0008.0000 СБ.x_t
Жиклерный узел/SSE.4410.0008.0001 - штуцер ввертный.sldprt
Жиклерный узел/SSE.4410.0008.0002 - штуцер.sldprt
Жиклерный узел/SSE.4410.0008.0003 - дроссельная шайба.sldprt
Жиклерный узел/SSE.4410.0008.0004 - прокладка алюминиевая.sldprt
Жиклерный узел/Гайка накидная 10-21-II-ОСТ 92-3905-76.SLDPRT
Жиклерный узел/Жиклер.PDF
Жиклерный узел/Жиклерный узел СБ.PDF
Жиклерный узел/Ниппель приварной 10-II-ОСТ 92-3899-76.SLDPRT
Жиклерный узел/Штуцер ввертной.PDF
Жиклерный узел/Штуцер.PDF
