Анализ технологического процесса механической обработки вала-шестерни

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Р.Е. Алексеева
Кафедра «Технология и оборудование машиностроения»
к курсовой работе «Основы технологии машиностроения»
Анализ технологического процесса механической обработки заданной детали (вала-шестерни)
г. Нижний Новгород
2014г.

В данном проекте рассматривается анализ технологического процесса механической обработки вала-шестерни.

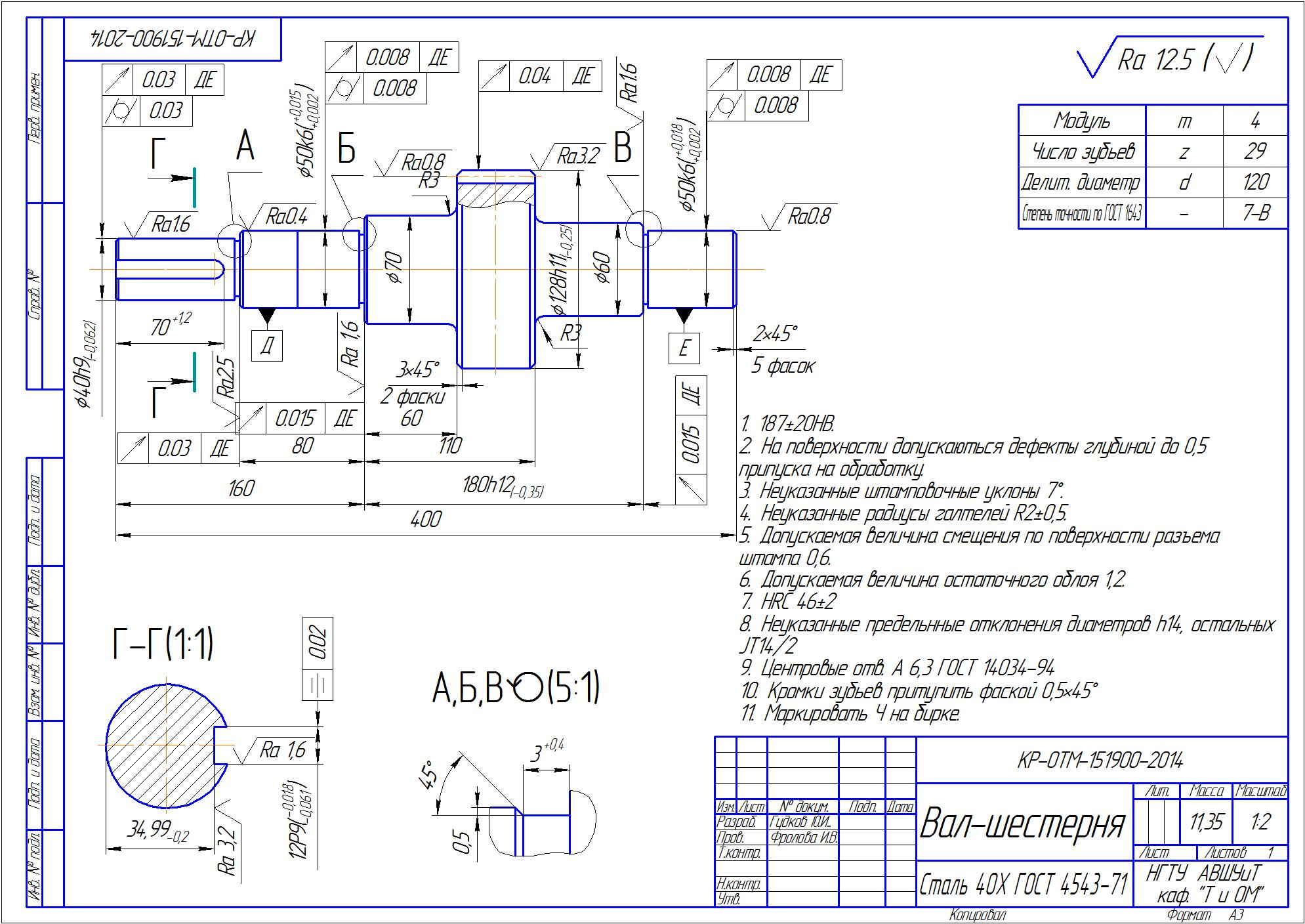

Графический материал СОДЕРЖИТ: исправленный чертеж заданной детали, схемы обработки основных поверхностей детали с учетом рациональной корректировки, схема приспособления, чертеж заготовки.
Курсовой проект содержит 2 листа формата А3, 3 листа формата А1 графической части, пояснительную записку в 51 страницу, содержащей 14 рисунков, 12 таблиц и 13 источников.
Общая характеристика объекта курсовой работы
Произведем анализ технологического процесса производства
заданной детали для определения типа её производства на рассматриваемом
предприятии.
Технологическая документация представлена на следующих видах
карт:
ТЛ – титульный лист;
ОК – операционная карта;
КЭ – карта эскизов;
МК – маршрутная карта;
Применяемое оборудование:
-заготовка штампуется КГШП;
-основные поверхности обрабатываются на:
Фрезерно-центровальный полуавтомат мод. МР-76АМ
Токарно-винторезный станок мод.16Б16Т1, 16Б16ПТ1;
Вертикальный шпоночно-фрезерный станок 692Р;
Вертикальный зубофрезерный станок 53А20;
Горизонтальный зубошевинговальный станок 5702В;
Круглошлифовальный станок 3А151;
Зубошлифовальный станок 5851;
Полировально-шлифовальный станок 3А352.

Режущий инструмент: фреза торцовая, сверло центровочное, резец подрезной, фреза шпоночная, фреза червячная, шевер дисковый, круг шлифовальный, круг полировальный.

Мерительный инструмент: штангенциркуль, шаблон, микрометр, калибр-пробка, прибор БВ-5061 цехового типа, скоба рычажная.

Приспособления: призма установочная, тиски самоцентрирующиеся с призматическими губками, центр подпружиненный, кулачки инерционные, патрон поводковый, центр вращающийся, лепестки цанги, патрон цанговый, центр неподвижный и подвижный.

Состав: чертеж вала-шестерни, схемы обработки основных поверхностей детали с учетом рациональной корректировки, схема приспособления, чертеж заготовки, ПЗ Язык документа

Софт: КОМПАС-3D 11
