Автоматизированный электропривод механизма перемещения стола продольно-строгального станка

Челябинский государственный технический университет
Кафедра электропривод
Курсовой проект по дисциплине "Механическое оборудование машиностроительных предприятий"
На тему:Автоматизированный электропривод механизма перемещения стола продольно-строгального станка
Челябинск 2023

Усилие резания Fz 20000 Н
Скорость рабочего хода Vпр 0,3 м/с
Масса стола mc 2000 кг
Масса детали mд 3500 кг
Радиус ведущей шестерни rш 0,25 м
Длинна детали Lд 4,5 м
Отношение обратной скорости к рабочей скорости Кобр 2
Отношение пониженной скорости к рабочей скорости Кпон 0,4
Путь подхода детали к резцу Lп 0,2 м
Путь после выхода резца из детали Lв 0,15 м
Коэффициент трения стола о направляющие μ 0,08
КПД механической передачи при рабочей нагрузке ηпN 0,95
КПД механических передач при перемещении стола на холостом ходу ηпхх 0,5

Введение
Исходные данные
Задание к проекту
1 Выбор типа электропривода
1.1 Выбор и проверка электродвигателя
1.1.1 Расчет нагрузочной диаграммы механизма
1.1.2 Предварительный выбор двигателя
1.1.3 Расчет нагрузочной диаграммы двигателя
1.2 Проверка двигателя по нагреву
2 Выбор основных узлов силовой части
2.1 Выбор тиристорного преобразователя
2.2 Выбор силового трансформатора
2.3 Выбор сглаживающего реактора
2.4 Принципиальная электрическая схема силовой части
3 Математическая модель силовой части электропривода
3.1 Расчет эквивалентных параметров системы
3.2 Выбор базисных величин системы относительных единиц
3.3 Расчет параметров силовой части электропривода в относительных единицах
3.4 Расчет коэффициентов передачи датчиков

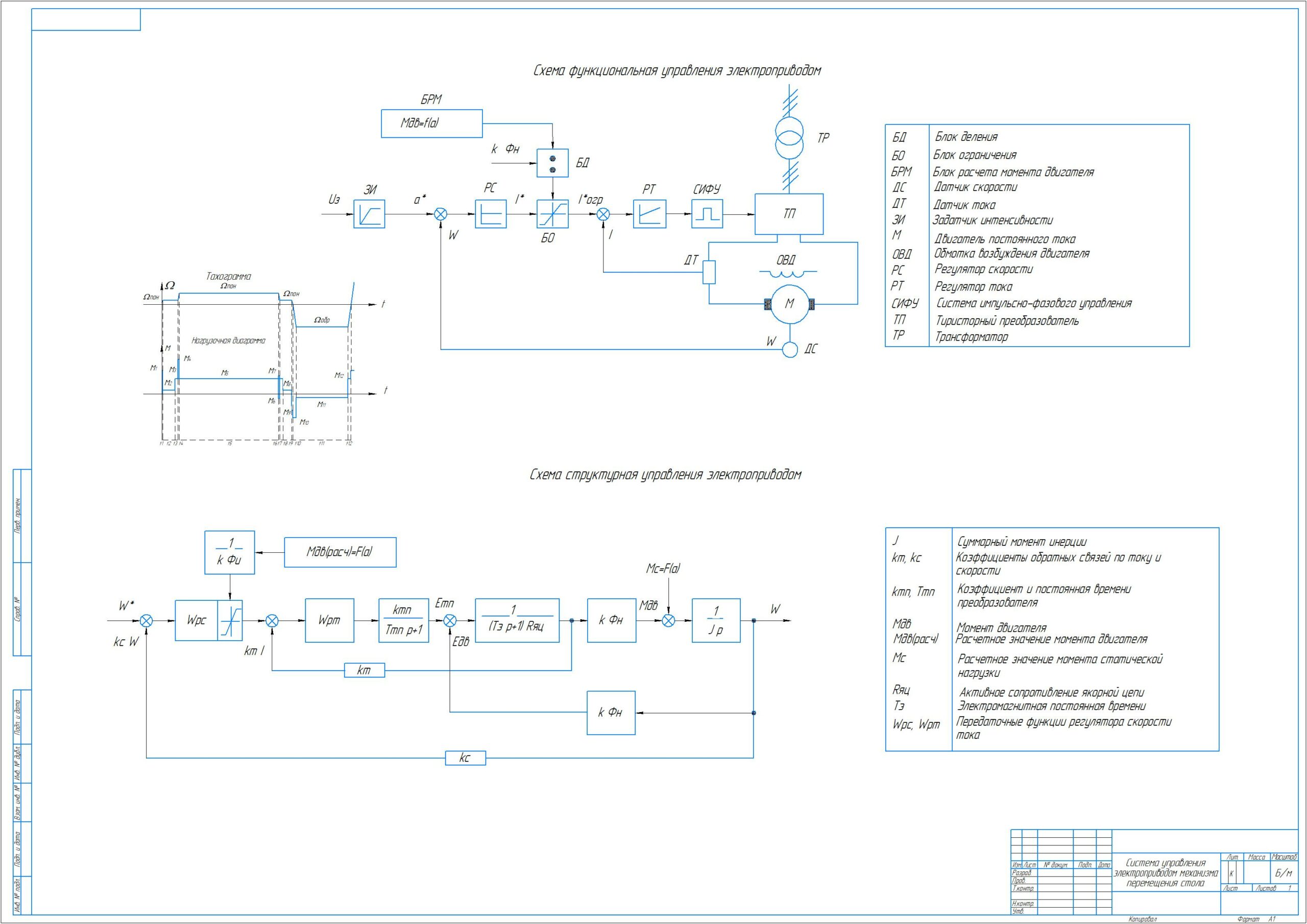

4 Выбор типа системы управления электроприводом
5 Расчет регулируемой части контура тока якоря
5.1 Расчет параметров математической модели контура тока
5.2 Реализация датчика ЭДС
5.3 Конструктивный расчет датчика ЭДС и звена компенсаци
6 Конструктивный расчет регулятора тока
7 Расчет регулирующей части контура скорости
7.1 Расчет параметров математической модели контура скорости
7.2 Конструктивный расчет регулирующей части контура скорости
8 Расчет задатчика интенсивности
8.1 Расчет параметров математической модели задатчика интенсивности
8.2 Конструктивный расчет задатчика интенсивности
Заключение
Библиографический список
