Барабан переносной для гальванических покрытий

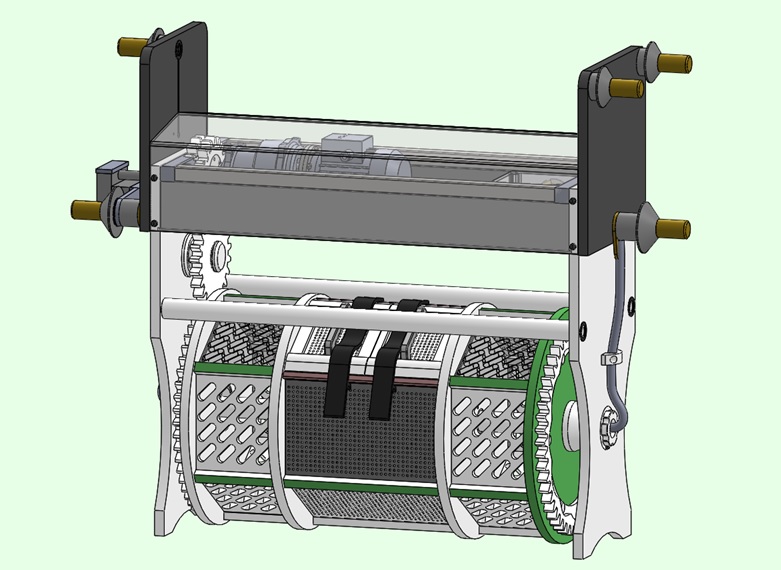

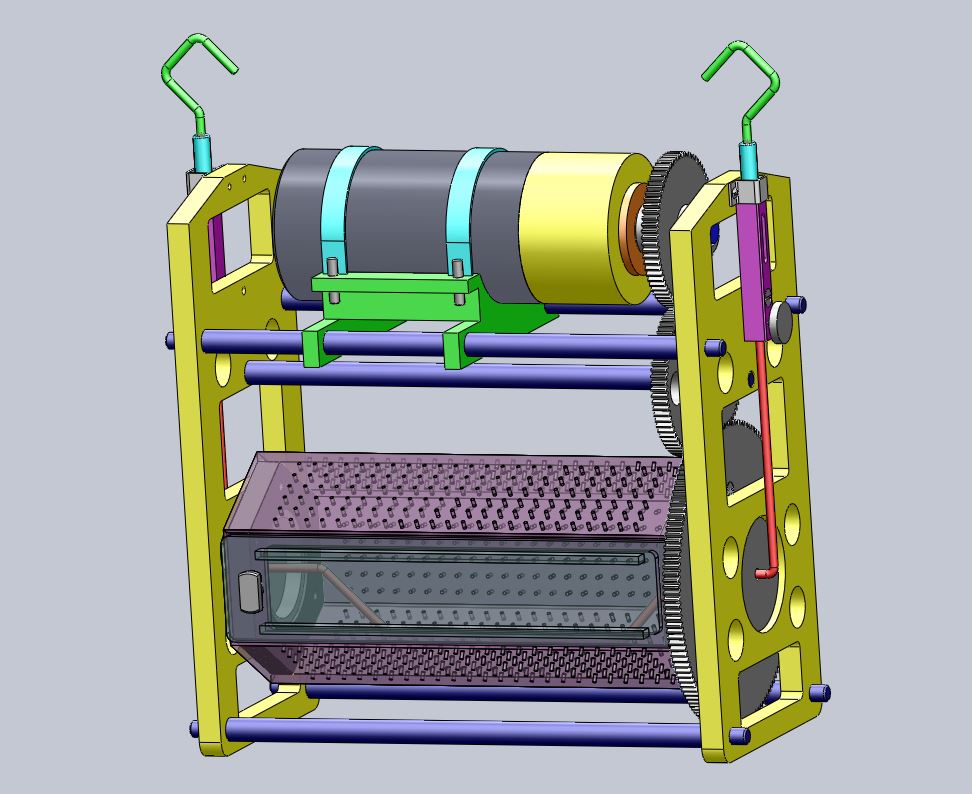

Небольшой переносной барабан, который вращается от электрического двигателя, позволяет периодически загружать в него мелкие детали (винты, гайки, болты и т.д.) для гальванического покрытия.
Наличие токосьемников с надежным электроконтактом определенной конструкции в виде подвесок, делает барабан неприхотливым в обслуживании, простым в эксплуатации и экономически выгодным.
Потребуется ванна с небольшим расходом электролита и регулируемый источник постоянного тока. Режимы конкретного гальванического покрытия не рассматривались.
3D-модели деталей, а также 3D-сборка выполнены в SolidWorks 2010 и при желании могут быть распечатаны на принтере или конвертированы в форматы других систем проектирования для усовершенствования конструкции.
Данный проект может пригодится студентам разных технических специальностей для курсовых по проектированию и технологических расчетов.

Состав: Список 3D-моделей: Сборка "Барабана переносного для гальванических покрытий", которая включается в себя следующие сборки: - сборка "Катода", в которую входят 3D-модели следующих деталей: Крюк, Проставка, Корпус, Электрод, Винт специальный; - сборка "Барабана", в которую входят: Крышка, Грань перфорированная, Грань с окном загрузки, Шестигранник, Винт специальный; - сборка "Хомута", в которую входят: Скоба и Шпилька; - сборка "Боковины", в которую входят: Плита и Втулка; Так же сборка включает в себя следующие 3D-модели деталей: Подставка, Ось, Распорка, Скоба, 4 вида Колёс зубчатых, Проставка и Мотор, а так же 3D-модели крепёжных изделий. Всего в сборке 32 3D-модели. Язык документа

Софт: SolidWorks 2010

Сайт: www

Каталог / Машиностроение и механика / Барабан переносной для гальванических покрытий

Просмотр файлов
Барабан переносной для гальванических покрытий\47.015.00.000СБ - Барабан переносной для гальванических покрытий.SLDASM
Барабан переносной для гальванических покрытий\47.015.01.000СБ - Катод.SLDASM
Барабан переносной для гальванических покрытий\47.015.01.001 - Крюк.SLDPRT
Барабан переносной для гальванических покрытий\47.015.01.002 - Проставка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.01.003 - Корпус.SLDPRT
Барабан переносной для гальванических покрытий\47.015.01.004 - Электрод.SLDPRT
Барабан переносной для гальванических покрытий\47.015.01.005 - Винт специальный.SLDPRT
Барабан переносной для гальванических покрытий\47.015.02.000СБ - Барабан.SLDASM
Барабан переносной для гальванических покрытий\47.015.02.001 - Крышка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.02.002 - Грань перфорированная.SLDPRT
Барабан переносной для гальванических покрытий\47.015.02.003 - Шестигранник.SLDPRT
Барабан переносной для гальванических покрытий\47.015.02.004 - Грань с окном загрузки.SLDPRT
Барабан переносной для гальванических покрытий\47.015.02.005 - Винт специальный.SLDPRT
Барабан переносной для гальванических покрытий\47.015.03.000СБ - Хомут.SLDASM
Барабан переносной для гальванических покрытий\47.015.03.001 - Скоба.SLDPRT
Барабан переносной для гальванических покрытий\47.015.03.002 - Шпилька.SLDPRT
Барабан переносной для гальванических покрытий\47.015.04.000СБ - Боковина.SLDASM
Барабан переносной для гальванических покрытий\47.015.04.001 - Плита.SLDPRT
Барабан переносной для гальванических покрытий\47.015.04.002 - Втулка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.06 - Подставка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.07 - Ось.SLDPRT
Барабан переносной для гальванических покрытий\47.015.08 - Распорка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.09 - Скоба.SLDPRT
Барабан переносной для гальванических покрытий\47.015.10 - Колесо зубчатое.SLDPRT
Барабан переносной для гальванических покрытий\47.015.11 - Колесо зубчатое.SLDPRT
Барабан переносной для гальванических покрытий\47.015.12 - Проставка.SLDPRT
Барабан переносной для гальванических покрытий\47.015.13 - Колесо зубчатое.SLDPRT
Барабан переносной для гальванических покрытий\47.015.14 - Колесо зубчатое.SLDPRT
Барабан переносной для гальванических покрытий\47.015.15 - Мотор.SLDPRT
Барабан переносной для гальванических покрытий\Винт М4-6qx14 ГОСТ 1491-80.SLDPRT
Барабан переносной для гальванических покрытий\Винт М5-6qx24 ГОСТ 17475-80.SLDPRT
Барабан переносной для гальванических покрытий\Винт М6-6qx20 ГОСТ 17475-80.SLDPRT
Барабан переносной для гальванических покрытий\Технические характеристики.docx
Барабан переносной для гальванических покрытий\Планетарный мотор.doc
Барабан переносной для гальванических покрытий
