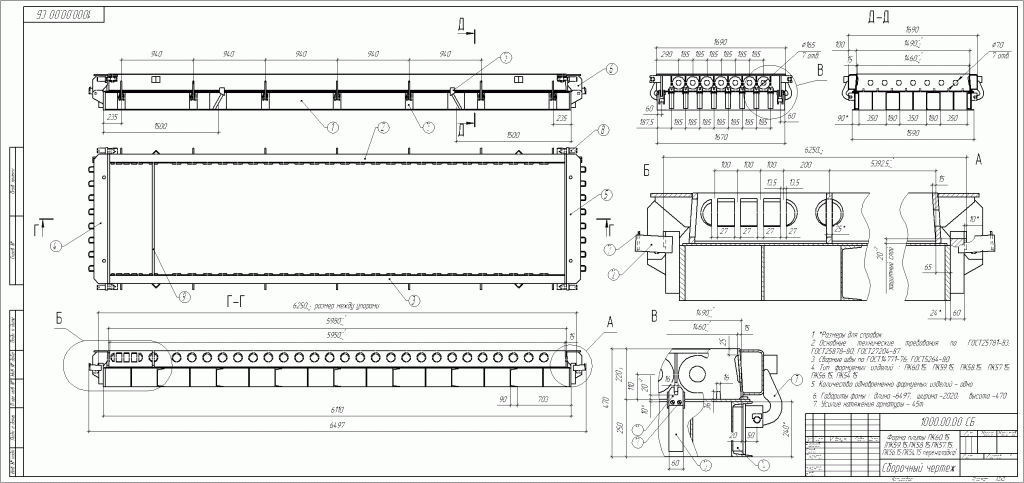

Сборочный чертеж металлоформы для изготовления плиты пустотной ПК 60,15 .
Для изготовления в этой форме пустотных плит ПК 59,15; ПК 58,15; ПК 57,15; ПК 56,15; ПК 54,15 используется вкладыш.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Чертеж металлоформы ПК 60.15 с переналадкой
Чертеж металлоформы ПК 60.15 с переналадкой
1
316
11297
31
5
20
Автор
Виктор
Дата
29.12.2012
Язык
Русский
Состав
Сборочный чертеж(СБ), спецификация
Софт
Компас v12, CDW
Содержимое архива
-
Чертеж.cdw
-
спецификация.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
5
Есть пару вопросов.
1. Есть ли деталировочный чертеж замка?
2. Есть подобный чертеж для металлоформы под ПАГ14 или ПАГ18?
3. Какую можете порекомендовать литературу по расчету?
Очень давно делали 90.15 . Чертежи только бумажные. Профиль на поддоне определяется расчетом в зависимости от нагрузки. Мы использовали швеллер №30 8 шт. либо швеллер №27 10 шт. при нагрузки, если не ошибаюсь 77 т. Лист накрытия поддона 10 мм. Формующий листы продольных бортов 10 мм. Торцевые борта 30 мм. Упоры использовали квадрат 60х60 а также 100х100. Что интересует из деталировки?
Здравствуйте. Рад, что вам пригодился мой чертеж. Постараюсь ответить на ваши вопросы.
Сейчас я занимаюсь проектировкой аналогичной металлоформы под плиту ПК90.12. Для меня это новое, а поиск в интернете дает мало информации относительно нюансов конструкции в зависимости от типа плиты: подбор сортамента швеллеров (иногда видел двутавры), толщин листовых деталей, конструкционных особеностей и т.д.
Могли бы ли Вы подсказать где можно найти такую информацию, или может у вас что-то есть. Плюс, был бы очень благодарен, если поделитесь деталировкой к этой металлоформе.
Очень пригодился этот чертеж.
Поскольку контакты автора закрыты, то просьба к нему, если он это прочитает, выйти на связь. Хотелось бы порасспрашивать по поводу этой конструкции.
