Гомельский государственный технический университет им. П.О.Сухого
Кафедра Механика
Курсовой проект по дисциплине «Прикладная механика»
На тему: «Разработка конструкции привода для конвейера (транспортера)»
Гомель 2020
Исходные данные для цилиндрического редуктора: мощность на приводном валу конвейера Pвых=4,22 кВт, Число оборотов n=61 об/мин, Kгод=0.7, Ксут=0.6
В данной работе разрабатывается цилиндрический редуктор, предназначенный для передачи вращательного движения к приводу

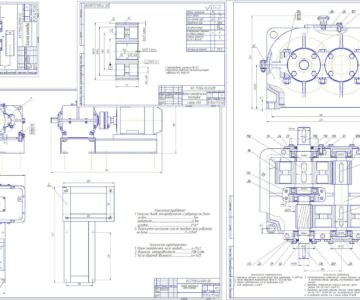

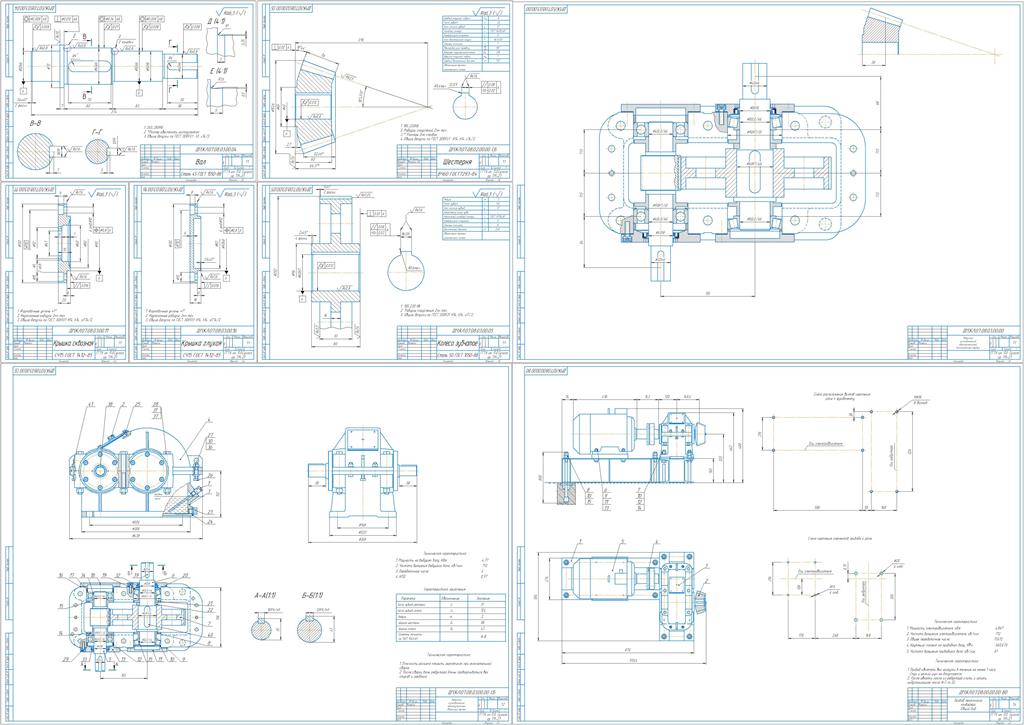

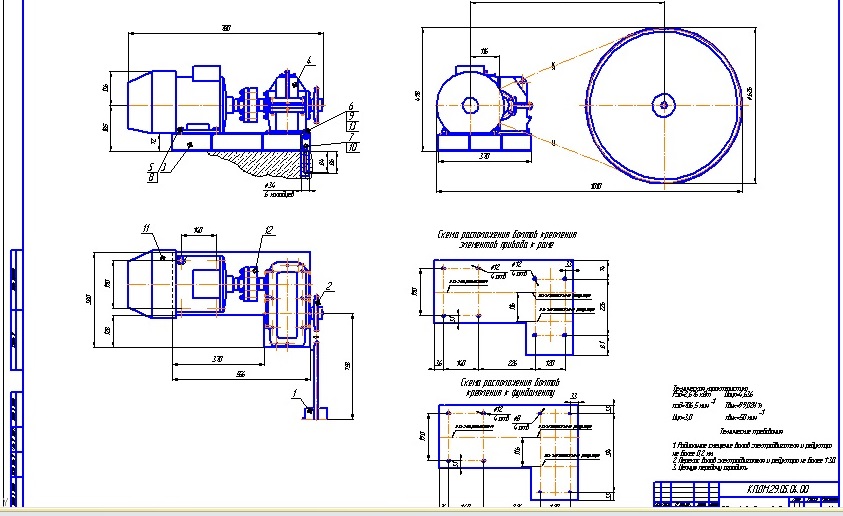

Графическая часть содержит структурную Сборочный чертеж редуктора и общего вида, деталировка и спецификации к ним.
Содержание
1. Энергетический и кинематический расчеты привода
2. Расчет зубчатой цилиндрической передачи редуктора
3. Расчет клиноременной передачи привода
4. Предварительнвй расчет валов. выбор муфты
5. Конструирование зубчатых колес, корпуса и крышки редуктора
6. Конструктивные размеры корпуса и крышки редуктора
7. Первый этап эскизной компановки
8. Проверка долговечности подшипников качения по динамической грузоподъемности
9. Второй этап эскизной компановки
10. Проверка прочности шпоночных соединений
11. Уточненный расчет валов
12. Назначение посадок основных деталей рeдуктoра
13. Смазка редуктора
14. Сборка редуктора
