Разработка конструкции привода для конвейера (транспортера)

Гомельский государственный технический университет имени П.О.Сухого
Кафедра детали машин
Курсовая работа по дисциплине "Детали машин"
на тему:"Разработка конструкции привода конвейера (транспортёра)"
Гомель 2019

Техническая характеристика привода:
Электродвигатель асинхронный АИР132S4 (мощность 7,5 кВт, частота вращения 1455 об/мин)
Редуктор червячный двухступенчатый (u=33,65)
Частота вращения на выходном валу редуктора - 21,65 об/мин
Общее передаточное число привода - 66,13
Вращающий момент на выходном валу - 2152,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 727,5
2. Общее передаточное число редуктора 33,65
3. Вращающий момент на тихоходном валу, Нм 2152,6

Содержание
Введение.............................................................................................................4
1.Энергетический и кинематический расчёты привода.................................5
2.Расчёт быстроходной ступени редуктора....................................................8
3.Расчёт тихоходной ступени редуктора.......................................................17
4.Расчёт клиноременной передачи................................................................21
5.Предварительный расчёт валов. Выбор муфт...........................................24
6.Определение размеров основных конструктивных элементов зубчатых колес, корпуса и крышки редуктора .......................................................................27
7.Первый этап эскизной компоновки............................................................30
8. Проверка прочности шпоночных соединений ........................................31
9. Проверка долговечности подшипников по динамической грузоподъемности......................................................................................................32
10. Второй этап эскизной компоновки редуктора .......................................39
11.Уточненный расчёт валов..........................................................................40
12. Тепловой расчет редуктора ......................................................................42
13. Выбор сорта масла.....................................................................................43
14. Назначение посадок основных деталей редуктора.................................44
15. Сборка редуктора......................................................................................45
Литература.......................................................................................................47

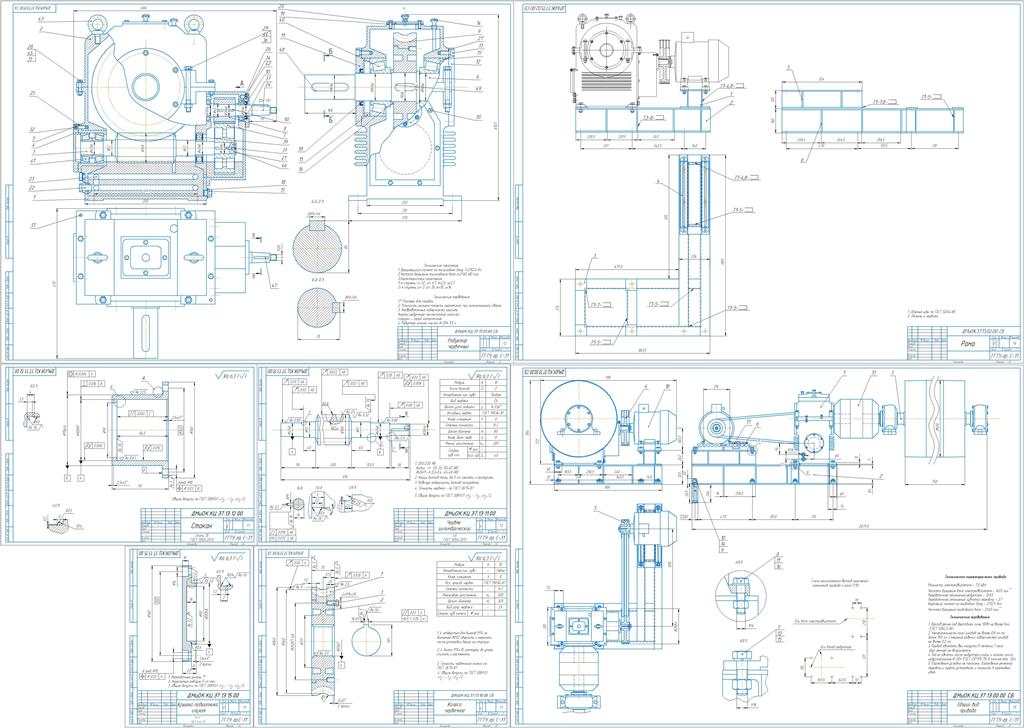

Состав: Общий вид привода (СБ), Рама (СБ), Редуктор (СБ), Деталировка (крышка гладкая, червяк, стакан, червячное колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Разработка конструкции привода для конвейера (транспортера)

1__1Chervyachnoe_koleso_SP.doc
1__1Privod_SP.doc
1__1Rama_SP.doc
1__1Reduktor_SP.doc
5-_do_kontsa.doc
Титульный лист ДМ.doc
1__1Chervyachnoe_koleso.cdw
1__1Chervyak.cdw
1__1Kryshka_glukhaya.cdw
1__1Privod.cdw
1__1Rama.cdw
1__1Reduktor.cdw
1__1Stakan.cdw
1 СОДЕРЖАНИЕ.docx
1_-4_punkt.docx
