Сибирский Федеральный университет, Политехнический Институт
Кафедра КТОМСП
КП по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода ленточного конвейера"
Красноярск 2016
Исходные данные : привод состоит из электродвигателя, двухступенчатого цилиндрического соосного зубчатого редуктора и цепной передачи, Мощность на выходе Pвых=2,4 кВт, Частота вращения на выходе nвых, 55 об/мин.
СОДЕРЖАНИЕ
Введение
ЗАДАНИЕ
1 Выбор электродвигателя и кинематический расчет привода
2 Выбор материала и определение допускаемых напряжений для зубчатых колес редуктора
3 ПРОЕКТНЫЙ И ПРОВЕРОЧНЫЙ РАСЧЕТЫ ЗАКРЫТОЙ ЦИЛИНДРИЧЕСКОЙ КОСОЗУБОЙ ПЕРЕДАЧИ. ТИХОХОДНАЯ СТУПЕНЬ
4 ПРОЕКТНЫЙ И ПРОВЕРОЧНЫЙ РАСЧЕТЫ ЗАКРЫТОЙ ЦИЛИНДРИЧЕСКОЙ КОСОЗУБОЙ ПЕРЕДАЧИ. БЫСТРОХОДНАЯ СТУПЕНЬ
5 Расчет цепной передачи привода
6 Схема нагружения валов привода
7 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ
8 ПРЕДВАРИТЕЛЬНОЕ КОНСТРУИРОВАНИЕ ВАЛОВ
9 КОНСТРУИРОВАНИЕ ЗУБЧАТЫХ КОЛЕС РЕДУКТОРА
10 ЭСКИЗНАЯ КОМПОНОВКА ПРИВОДА
11 ПРОВЕРОЧНЫЙ РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ
12 ПРОВЕРОЧНЫЙ РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА ПО ПЕРЕМЕННЫМ НАПРЯЖЕНИЯМ
13 ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ ДЛЯ ПРОМЕЖУТОЧНОГО ВАЛА
14 ПРОВЕРОЧНЫЙ РАСЧЁТ ВЫХОДНОГО ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ
15 ПРОВЕРОЧНЫЙ РАСЧЕТ ВЫХОДНОГО ВАЛА ПО ПЕРЕМЕННЫМ НАПРЯЖЕНИЯМ
16 ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ ДЛЯ ВЫХОДНОГО ВАЛА
17 РАСЧЁТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
18 РАСЧЕТ КОРПУСНЫХ ДЕТАЛЕЙ
19 ВЫБОР СМАЗКИ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

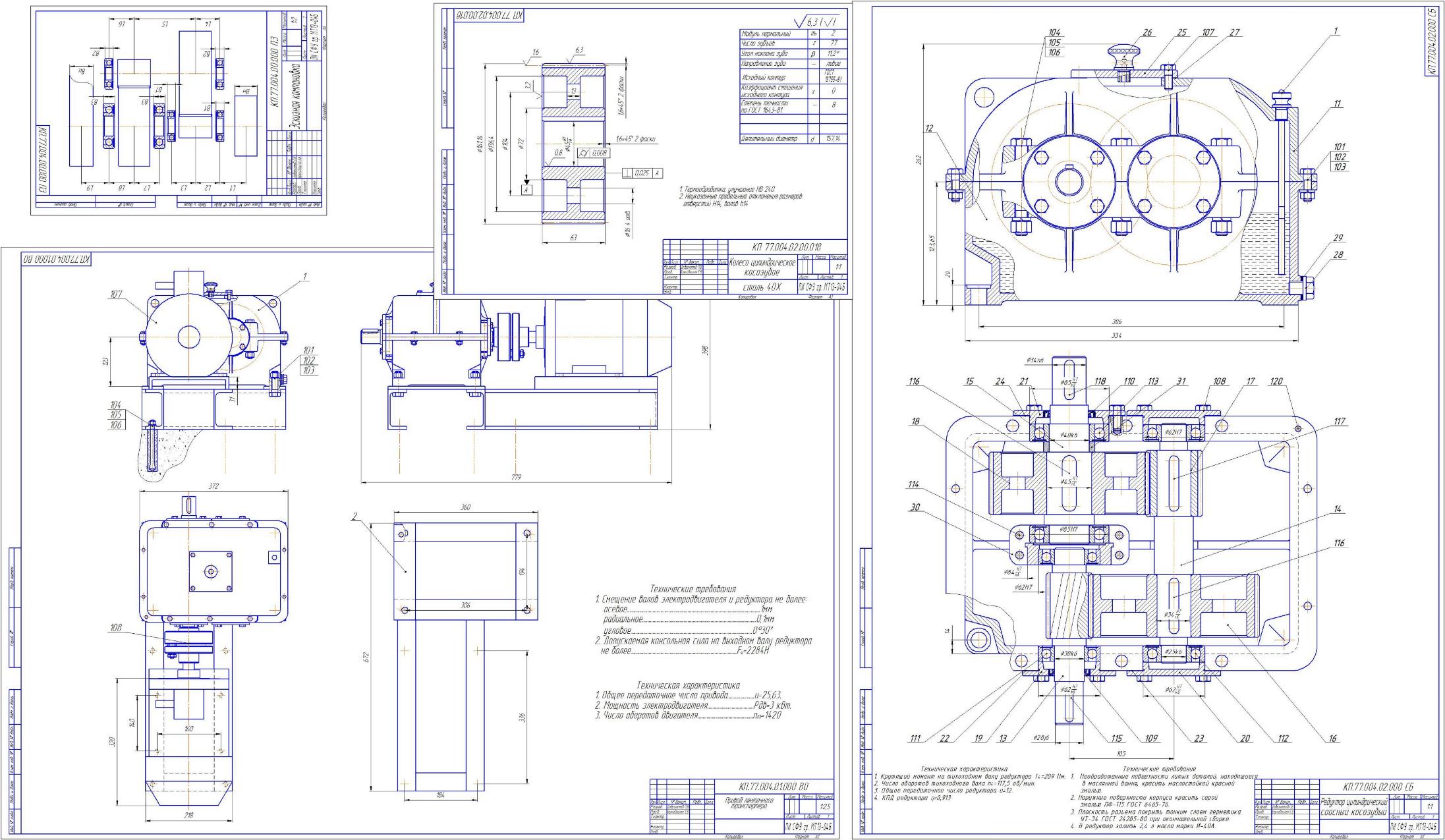

ПРИЛОЖЕНИЕ А ЧЕРТЕЖИ К ПОЯСНИТЕЛЬНОЙ ЗАПИСКЕ
