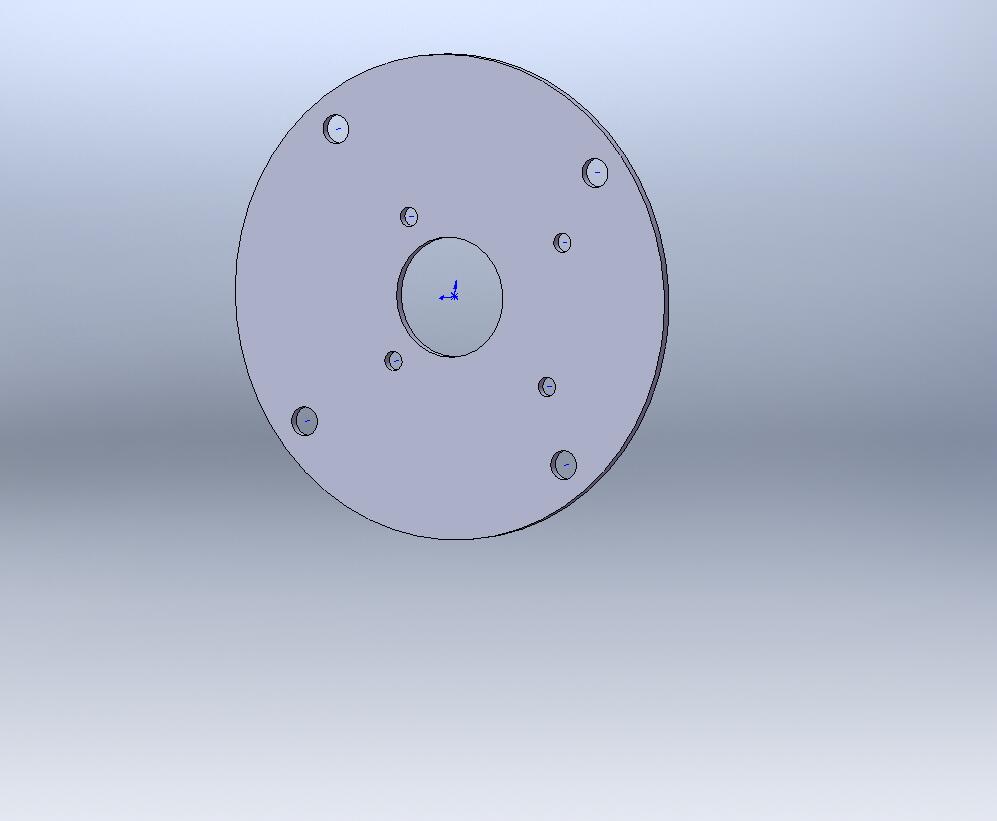

Адаптер служит для сопряжения насоса НШ-10 с флянцеи электродвигателя АИР 5,5 кВт посредством стандартных шпилек м12. для соединения валов используется кулачковая муфта. В комплекте чертеже только чертеж адаптера, плю чертеж в dxf для лазерного раскроя данной детали.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Адаптер для сопряжения насоса НШ10 с электродвигателем 5,5 кВт
Адаптер для сопряжения насоса НШ10 с электродвигателем 5,5 кВт
0
49
1093
50
0
Бесплатно
Сообщить о проблеме
Автор
lichnost62
Дата
18.03.2017
Язык
Русский
Состав
модель одной деталью
Софт
SolidWorks 2007
Как открыть?
Содержимое архива
-
Адаптер насоса нш-10.SLDPRT
-
Адаптер насоса нш-10.DXF
-
Адаптер насоса нш-10.PDF
-
Адаптер насоса нш-10.SLDDRW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
