Колокол переходной (адаптер) для соединения насоса НШ с электродвигателем АИР. (+муфта).

Предназначение:

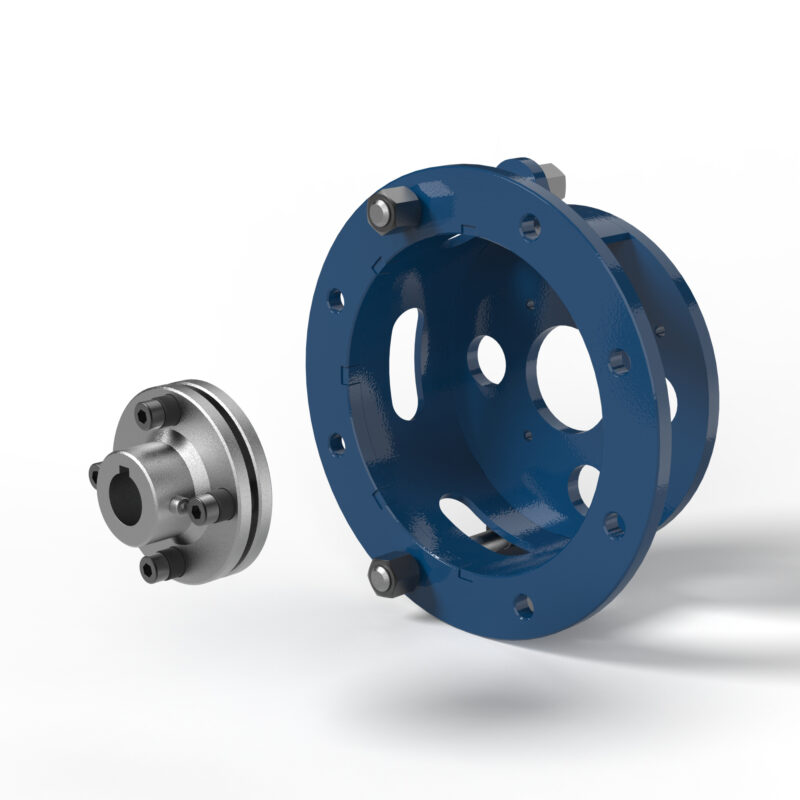

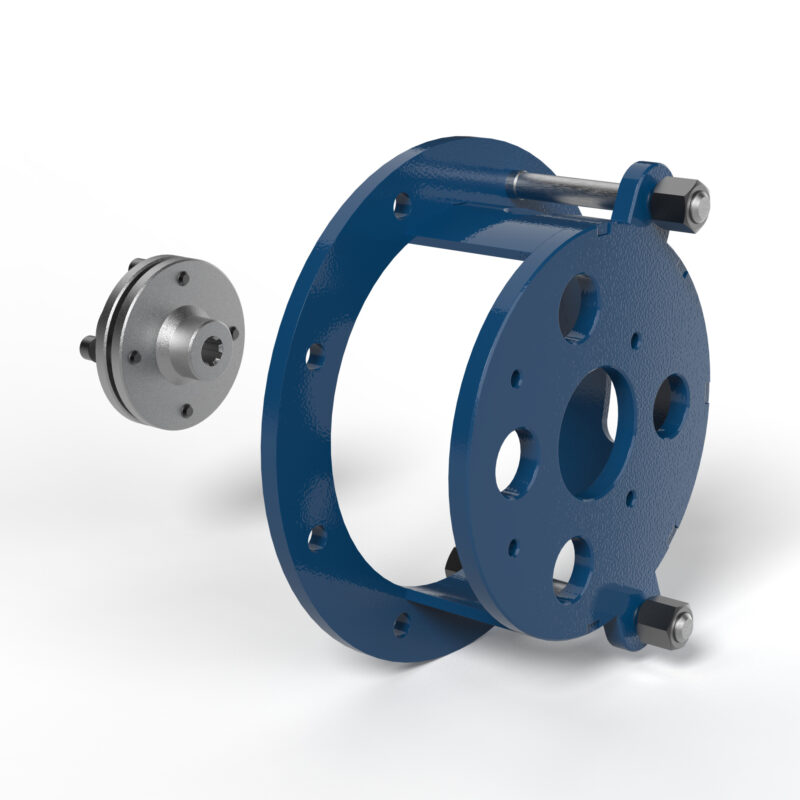

Переходной колокол предназначен для жесткой и соосной стыковки шестеренных насосов серии НШ с общепромышленными электродвигателями серии АИР. Как показано на изображении конструкция обеспечивает надежную защиту соединительной муфты и гарантирует точное центрирование валов насоса и двигателя.

В составе форматы: solidworks (2023), STEP, XB, IGS, DXF, Рендеры.
Габариты:250х250х90мм.(Диаметр фланца двигателя 250мм).
Количество тел:25 шт.

3D Модели dxf igs render SolidWorks XB Адаптер НШ-АИР Гидравлика Запчасти для спецтехники Кожух муфты Колокол НШ Комплектующие для маслостанций Кронштейн крепления насоса Насос НШ НШ-10 / НШ-6 Переходник для насоса Приводные узлы Сборка маслостанции Соединение насоса и двигателя Солидворкс Соосная стыковка СТП Узел привода гидронасоса Фланец B5 / B35 Фланец переходной Электродвигатель АИР

Автор

Сергей Ломовцев

Дата

14.05.2026

Язык

Русский

Состав

В составе форматы: solidworks (2023), STEP, XB, IGS, DXF, Рендеры. Габариты:250х250х90мм.(Диаметр фланца двигателя 250мм). Количество тел:25 шт

Софт

SolidWorks 23 Как открыть?
