Расчет привода с цилиндрическим двухступенчатым редуктором и цепной передачей uпр=33,3

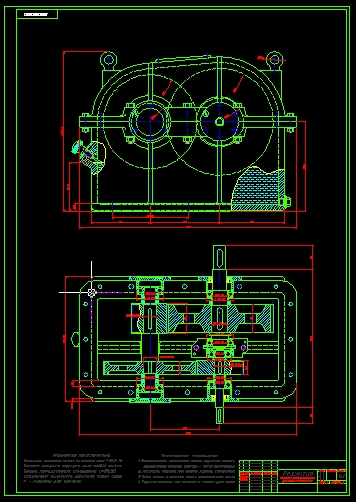

Чертеж соосного редуктора с электродвигателем, также есть сборочный чертеж, деталировка, пояснительная записка.

Основные данные: мощность на валу электродвигателя 4,7 ; частота вращения звездочек 90, цепная передача расположена под углом 40.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1 ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ПРИВОДА С ЦИЛИНДРИЧЕСКИМ ДВУХСТУПЕНЧАТЫМ СООСНЫМ РЕДУКТОРОМ И ЦЕПНОЙ ПЕРЕДАЧЕЙ 4
2 РАСЧЕТ ПРИВОДА 5
2.1 Выбор электродвигателя 5
2.2 Кинематический расчет привода 5
3 РАСЧЕТ РЕДУКТОРА 7
3.1 Выбор материалов для зубчатых колес 7
3.2 Расчет второй тихоходной ступени 9
3.3 Расчет быстроходной прямозубой ступени соосного редуктора 12
4 РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ
5 ПОСЛЕДОВАТЕЛЬНОЕ ВЫПОЛНЕНИЕ КОМПОНОВОЧНОГО ЧЕРТЕЖА РЕДУКТОРА 18
6 РАСЧЕТ НА ПРОЧНОСТЬ ВАЛОВ ДВУХСТУПЕНЧАТОГО СООСНОГО ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА И ОПРЕДЕЛЕНИЕ ОПОРНЫХ РЕАКЦИЙ 20
7 ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ 33
8 ПОДБОР ШПОНОК И ПРОВЕРОЧНЫЙ РАСЧЕТ ИХ ПО НАПРЯЖЕНИЯМ СМЯТИЯ 35
9 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ КРЫШКИ И КОРПУСА 37
10 ВЫБОР ПОСАДОК ДЕТАЛЕЙ 43
11 ВЫБОР СМАЗКИ 44
12 ПОРЯДОК СБОРКИ РЕДУКТОРА 45
СПИСОК ЛИТЕРАТУРЫ 46
