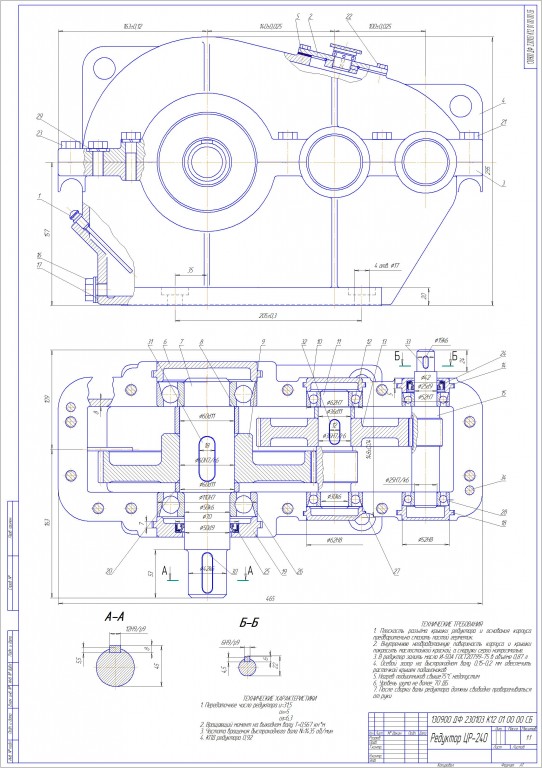

В работе представлен пример курсового проекта по десциплине детали машин. В роботе показана разработка и чертеж двухступенчатого редуктора с прямозубыми цилиндрическими передачами. Имеется и открытая передача- цепная.
СОДЕРЖАНИЕ
1. КИНЕМАТИЧЕСКИЙ РАСЧЁТ 5
1.1. Выбор электродвигателя (из серии 4А). 5
1.2. Определение передаточных чисел. 5
1.3. Определение кинематических параметров приводов. 5
2. РАСЧЁТ ЗУБЧАТЫХ ПЕРЕДАЧ. 7
2.1. Расчёт быстроходной передачи. 7
2.1.1. Выбор материала. 7
2.1.2. Межосевое расстояние. 7
2.1.3. Предварительные основные размеры колеса. 8
2.1.4. Модуль передачи. 8
2.1.5. Суммарное число зубьев и угол наклона. 8
2.1.6. Число зубьев шестерни и колеса. 9
2.1.7. Фактическое передаточное число. 9
2.1.8. Диаметры колёс. 9
2.1.9. Размеры заготовок колёс. 9
2.1.10. Силы в зацеплении. 10
2.1.11. Проверка зубьев колёс по напряжениям изгиба. 10
2.1.12. Проверка зубьев колёс по контактным напряжениям. 11
3. ПРОЕКТИРОВАНИЕ ВАЛОВ. 12
3.1. Диаметры быстроходного вала. 12
3.2. Диаметры промежуточного вала. 12
3.3. Диаметры тихоходного вала. 13
4. КОНСТРУИРОВАНИЕ ЗУБЧАТЫХ КОЛЁС 14
4.1. Подбор шпонок. 14
4.2. Расчёт шпонок на смятие. 14
4.3. Проектирование ступиц. 15
5. РАСЧЁТ ТИХОХОДНОГО ВАЛА НА ПРОЧНОСТЬ. 16
5.1. Расстояние между деталями передач. 16
5.2. Определение сил и реакций. 16
5.3. Определение опасного сечения. 19
5.4. Расчёт вала на сопротивление усталости. 19
6. ПОДБОР ПОДШИПНИКОВ. 21
6.1. Исходные данные. 21
6.2. Расчёт подшипников на статическую грузоподъёмность. 21
7. КОНСТРУИРОВАНИЕ КРЫШЕК ПОДШИПНИКОВ 23
8. СМАЗОЧНЫЕ УСТРОЙСТВА И УПЛОТНЕНИЯ 24
8.1. Смазывание зубчатых передач редуктора. 24
8.2. Смазывание подшипника. 24
8.3. Смазочные устройства. 24
8.4. Выбор уплотняющих устройств. 25
9. КОНСТРУИРОВАНИЕ КОРПУСНОЙ ДЕТАЛИ И КРЫШКИ РЕДУКТОРА 26
10. ВЫБОР МУФТ. 28
10.1. Расчёт на смятие упругого элемента. 28
10.2. Расчёт пальцев муфты на изгиб. 28
11. КОНСТРУИРОВАНИЕ ЗВЁЗДОЧКИ 30
12. КОНСТРУИРОВАНИЕ РАМЫ ПРИВОДА 32
ЛИТЕРАТУРА 33
