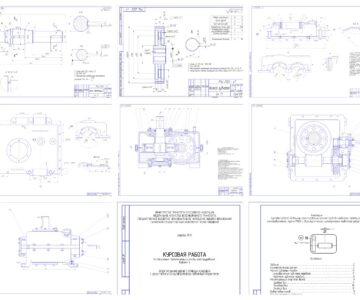

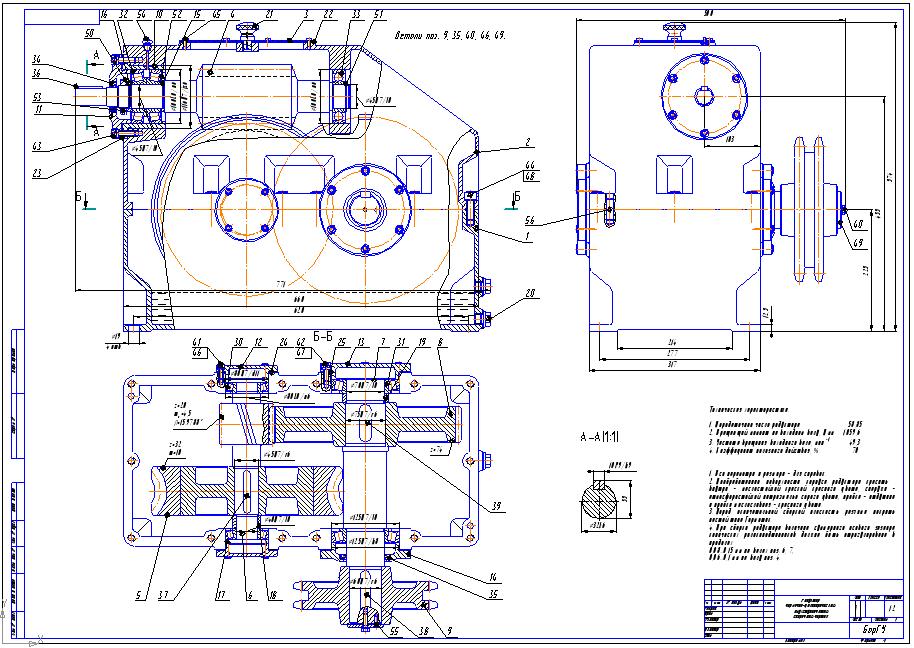

Курсовой проект по разработке конструкции червячно-цилиндрического редуктора. В проекте расчитана быстроходная и тихоходная ступень, произведен расчет валов и выбор подшипников а также разработана конструкция корпуса редуктора.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1 КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 8
2 РАСЧЕТ ПЕРЕДАЧ РЕДУКТОРА 11
2.1 Расчет быстроходной ступени 11
2.2 Расчет тихоходной ступени 19
2.3 Расчет цепной передачи 33
2.4 Проверочный расчет валов редуктора 38
3 РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ 52
3.1 Разработка конструкции быстроходного (входного) вала 52
3.2 Разработка конструкции промежуточного вала 53
3.3 Разработка конструкции тихоходного (выходного) вала 54
4 РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 57
5 РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 59
5.1 Предварительный расчет предварительно выбранных подшипников 59
6 КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ ПЕРЕДАЧ ПРИВОДА 63
6.1 Конструирование колес быстроходной ступени 63
6.2 Конструирование колес тихоходной ступени 63
6.3 Конструирование звездочек цепной передачи 64
7 КОНСТРУИРОВАНИЕ КОРПУСА И КОМПОНОВКА РЕДУКТОРА 69
7.1 Толщина стенок корпуса 69
7.2 Конструктивное оформление фланцев корпуса 69
7.3 Конструирование стаканов и крышек подшипника 69
7.4 Конструктивное оформление приливов для подшипниковых гнёзд 72
7.5 Крепление крышки к нижней части корпуса редуктора 73
7.6 Конструирование опорной части корпуса 74
7.7 Конструирование крышки люков 74
8 СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ 75
9 ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ 77
10 КОНСТРУИРОВАНИЕ РАМЫ 78
11. ПРЕДВАРИТЕЛЬНАЯ РАЗРАБОТКА КОНСТРУКЦИИ ПРИВОДНОГО ВАЛА 80
12 ВЫБОР ПОСАДОК 82
13 СБОРКА И РЕГУЛИРОВКА РЕДУКТОРА 83
14 ТЕХНИКА БЕЗОПАСНОСТИ 84
СПИСОК ЛИТЕРАТУРЫ: 85
