Привод цепного конвейера с разработкой червячного редуктора

Нижегородский государственный технический университет им. Р.Е. Алексеева.
Курсовой по дисциплине "Детали машин"
На тему "Привод цепного конвейера"
Нижний Новгород 2017

Исходные данные по варианту 01 задания 02:
Тяговое усилие цепей F = 2000Н.
Скорость цепей υ = 0.5 м/с.
Шаг тяговых цепей P = 80 мм; число зубьев тяговых звездочек z = 7.
Срок службы привода h = 4 года.
Коэффициент использования: годового k_Г=0.5; суточного k_С=0.66.
Масштаб производства: МС-мелкосерийное.
Состав привода: редуктор червячный с верхним червяком, ременная передача клиноременная с нормальным сечением ремня.

СОДЕРЖАНИЕ
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
1. ЭНЕРГЕТИЧЕСКИЕ И КИНЕМАТИЧЕСКИЕ РАСЧЕТЫ ПРИВОДА
2. ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ
3. РАСЧЕТ КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ
4. ПРОВЕРОЧНЫЙ РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ
5. РАЗРАБОТКА ЧЕРТЕЖА ОБЩЕГО ВИДА РЕДУКТОРА
6. РАСЧЕТ ВАЛОВ
7. ПОДБОР ПОДШИПНИКОВ
8. РАСЧЕТ ВАЛОВ НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ
9. РАСЧЕТ НА СОПРОТИВЛЕНИЕ УСТАЛОСТИ
10. КОНСТРУИРОВАНИЕ ЧЕРВЯЧНОГО РЕДУКТОРА
11. СМАЗКА ЗАЦЕПЛЕНИЯ И ПОДШИПНИКОВ
12. КОНСТРУИРОВАНИЕ КОРПУСНЫХ ДЕТАЛЕЙ

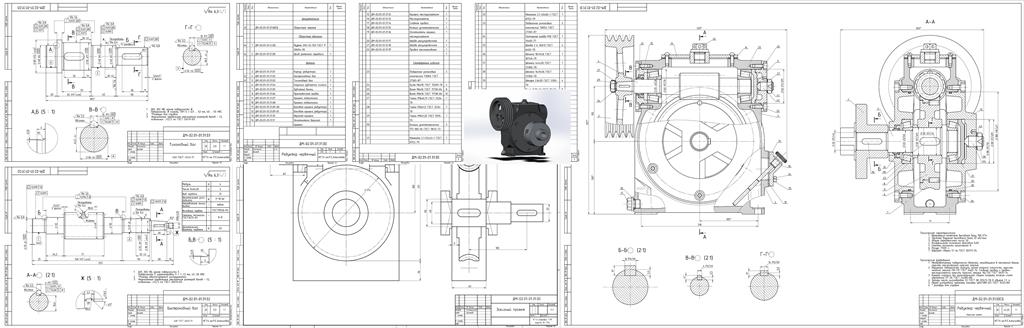

Состав: Сборочный чертеж редуктора(СБ), Спецификация, Детальные чертежы валов, Эскизный проект, ПЗ

Софт: SolidWorks 2017

Сайт: www

Файлы:
Новая папка/
Новая папка/Содержание.doc
Новая папка/Исходники/
Новая папка/Исходники/Тихоходный вал.SLDDRW
Новая папка/Исходники/ReadMe.txt
Новая папка/Исходники/Эпюры 1.SLDDRW
Новая папка/Исходники/Сборка1.SLDDRW
Новая папка/Исходники/Быстроходный вал.SLDDRW
Новая папка/Исходники/модели SW/
Новая папка/Исходники/модели SW/отдушина.SLDPRT
Новая папка/Исходники/модели SW/Глухая крышка подшипника быстроходного вала.SLDPRT
Новая папка/Исходники/модели SW/проставочная шайба на тихоходный вал.SLDPRT
Новая папка/Исходники/модели SW/Сливная пробка.SLDPRT
Новая папка/Исходники/модели SW/Корпус.SLDPRT
Новая папка/Исходники/модели SW/Корпус ver11.SLDPRT
Новая папка/Исходники/модели SW/Крышка маслоукозателя.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7605А.SLDPRT
Новая папка/Исходники/модели SW/ремень.SLDPRT
Новая папка/Исходники/модели SW/Стопорная шайба.SLDPRT
Новая папка/Исходники/модели SW/Тихоходный вал.SLDPRT
Новая папка/Исходники/модели SW/Шайба 2.16B12.03.05 ГОСТ 13465-77.SLDPRT
Новая папка/Исходники/модели SW/пробка залива масла.SLDPRT
Новая папка/Исходники/модели SW/Муфта 250-32-1У3 ГОСТ Р 50894-95.SLDASM
Новая папка/Исходники/модели SW/подшипник 7605А/
Новая папка/Исходники/модели SW/подшипник 7605А/7605-1.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7605А/7605-3.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7605А/7605-2.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7605А/Подшипник 7605А ГОСТ 27365-87.SLDASM
Новая папка/Исходники/модели SW/шпонка 14х9х36.SLDPRT
Новая папка/Исходники/модели SW/Уплотнитель верхней крышки.SLDPRT
Новая папка/Исходники/модели SW/зубчатый венец ver1.3.SLDPRT
Новая папка/Исходники/модели SW/прокладка сливной пробки.SLDPRT
Новая папка/Исходники/модели SW/Шпока 10х9х36 ГОСТ 10748-79.SLDPRT
Новая папка/Исходники/модели SW/Глухая крышка подшипника тихоходного вала.SLDPRT
Новая папка/Исходники/модели SW/Шкив ременной передачи.SLDPRT
Новая папка/Исходники/модели SW/Крышка подшипника быстроходного вала.SLDPRT
Новая папка/Исходники/модели SW/Сборка1.SLDASM
Новая папка/Исходники/модели SW/Ступица зубчатого колеса.SLDPRT
Новая папка/Исходники/модели SW/Верхняя крышка.SLDPRT
Новая папка/Исходники/модели SW/регулировочная шайба тихоходного.SLDPRT
Новая папка/Исходники/модели SW/Глухая крышка подшипника тихоходного вала1.SLDPRT
Новая папка/Исходники/модели SW/Шайба 2.20B12.03.05 ГОСТ 13465-77.SLDPRT
Новая папка/Исходники/модели SW/регулировочная шайба.SLDPRT
Новая папка/Исходники/модели SW/вварка в верхнююкрышку.SLDPRT
Новая папка/Исходники/модели SW/Муфта.SLDPRT
Новая папка/Исходники/модели SW/Уплотнитель крышки маслоукозателя.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7208А.SLDPRT
Новая папка/Исходники/модели SW/Кольцо 175-180-36.SLDPRT
Новая папка/Исходники/модели SW/Быстроходный вал.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7208/
Новая папка/Исходники/модели SW/подшипник 7208/Деталь21.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7208/Деталь3.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7208/Деталь2.SLDPRT
Новая папка/Исходники/модели SW/подшипник 7208/Подшипник 7208А ГОСТ 27365-87.SLDASM
Новая папка/Исходники/модели SW/подшипник 7208/Подшипник 7208А ГОСТ 27365-87.SLDPRT
Новая папка/Исходники/модели SW/шпонка 4х4х20 ГОСТ 23360-78.SLDPRT
Новая папка/Исходники/модели SW/Глухая крышка подшипника тихоходного вала2.SLDPRT
Новая папка/Исходники/модели SW/зубчатый венец ver1.1.SLDPRT
Новая папка/Исходники/модели SW/Резинка в муфте.SLDPRT
Новая папка/Исходники/модели SW/Маслоуказатель.SLDPRT
Новая папка/Исходники/модели SW/Быстроходный вал ver 1.1.SLDPRT
Новая папка/Исходники/модели SW/зубчатый венец ver1.2.SLDPRT
Новая папка/Титульный.docx
Новая папка/ПЗ.docx
Новая папка/Чертежи PDF/
Новая папка/Чертежи PDF/Сборочный чертеж.pdf
Новая папка/Чертежи PDF/Компоновка редуктора(ЭП).pdf
Новая папка/Чертежи PDF/Эпюры.pdf
Новая папка/Чертежи PDF/Тихоходный вал.pdf
Новая папка/Чертежи PDF/Быстроходный вал.pdf
