Разработка привода цепного транспортера с червячным редуктором (нижнее расположение червяка) и цепной передачей от редуктора к приводному валу

Московский Государственный Технический Университет им. Н. Э. Баумана.
Кафедра холодильная и криогенная техника, системы кондиционирования и жизнеобеспечения.
Курсовой проект по дисциплине "Детали машин".
На тему: "Разработка привода цепного транспортера с червячным редуктором (нижнее расположение червяка) и цепной передачей от редуктора к приводному валу".
Москва 2017.

Целью курсового проекта является проектирование привода цепного транспортера с червячным редуктором (нижнее расположение червяка) и цепной передачей от редуктора к приводному валу.
Составными частями привода являются электродвигатель, муфта, редуктор, цепная передача, приводной вал транспортера.
Требуется выполнить необходимые расчеты (расчет прочности валов, долговечности подшипников, соединений) и разработать конструкторскую документацию, предназначенную для изготовления привода:
- общий вид привода;
- сборочный чертеж редуктора;
- рабочие чертежи деталей редуктора;
- сборочный чертеж приводной звездочки с предохранительным устройством;
- сборочный приводного вала;
- расчетно-пояснительную записку и спецификации.

Исходные данные
F_t = 5100 Н – окружная сила
V = 0,7 м/с – скорость цепи
P = 80 мм – шаг транспортера
z = 9 – число зубьев звездочки
Цепь М40
Расчетный ресурс 10000 часов
Изготовление серийное 1000 штук в год

Содержание

Техническое задание 3
Введение 4
Анализ передаточного механизма 5
Кинематические расчеты. Выбор электродвигателя 5
Анализ результатов расчета на ЭВМ. 7
Эскизное проектирование редуктора 12
Диаметры вала-червяка 12
Диаметры выходного вала. 13
Схема установки подшипников в редукторе. 14
Расстояния между деталями червячной передачи 15
Конструирование редуктора 16
Корпус червячного редуктора 16
Червячные колеса 18
Крышки подшипников 20
Проушина 21
Оформление сливных отверстий 22
Опорная часть корпуса 23
Звездочки цепной передачи 24
Шайбы концевые 25
Смазывание передач 26
Конструирование приводного вала 27
Диаметры приводного вала 27
Схема установки подшипников 27
Выбор типа подшипника 28
Корпус подшипника 28
Крышка подшипника 29
Вычерчивание звездочек приводного вала 30
Расчет соединений 32
Расчет шпонок 32
Расчет сварного шва 34
Расчет подшипников 35
Определение реакций в подшипниках быстроходного вала 35
Расчет подшипников быстроходного вала на динамическую грузоподъемность 37
Определение реакций в подшипниках на тихоходном валу 38
Расчет подшипников тихоходного вала на динамическую грузоподъемность 39
Определение реакций в подшипниках на приводном валу 41
Расчет подшипников приводного вала на динамическую грузоподъемность 41
Уточненный расчет валов 44
Расчет на статическую прочность 44
Расчет на сопротивление усталости 56
Расчет ведомой звездочки с предохранительным устройством 60
Муфта компенсирующая упругая с торообразной оболочкой 62
Проверка передачи на нагрев 65
Список использованной литературы 66
Спецификации 67

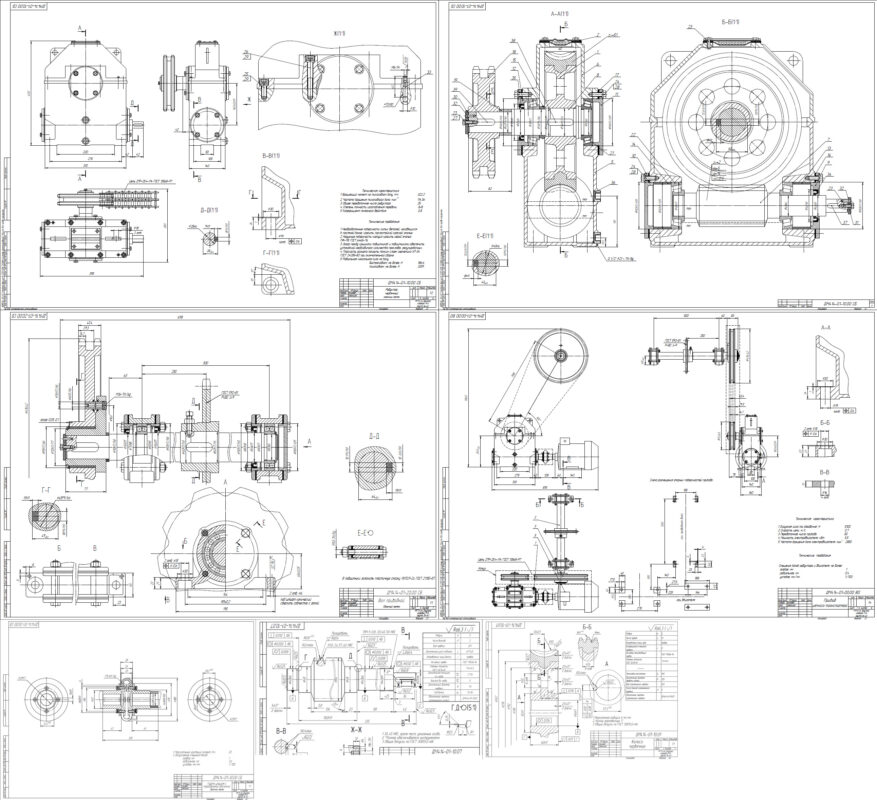

Состав: Редуктор червячный (СБ - 2 А1), Вал приводной (СБ - А1), Привод цепного транспортера (ВО - А1), Деталировка (Вал-червяк А3, Колесо червячное А3, Муфта упругая с торообразной оболочкой А2), Спецификация, РПЗ Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Разработка привода цепного транспортера с червячным редуктором (нижнее расположение червяка) и цепной передачей от редуктора к приводному валу

4 (СБ Вал).cdw
5 (ВО Привод).cdw
1-2 (СБ Редуктор).cdw
3 (вал).cdw
3 (колесо).cdw
3 (муфта).cdw
РПЗ.docx
Спец. - привод.spw
Спец. - редуктор.spw
