Бета-тестирование КОМПАС-3D v19

Проектирование механического привода(эл. двигатель-муфта-червячный редуктор-цепная передача) , согласно схемы и исходных данных

УО "Полоцкий Государственный Университет",
кафедра Автомобильного транспорта,
Дисциплина: "Детали машин",
Тема: "Проектирование механического привода , согласно схемы и исходных данных"
Новополоцк 2013 год

Спроектирован механический привод. Выбран электродвигатель, рассчитана червячная передача, цепная передача, выбрана муфта, расчет валов, подшипников, муфты, креплений, выбор смазки и т.д.

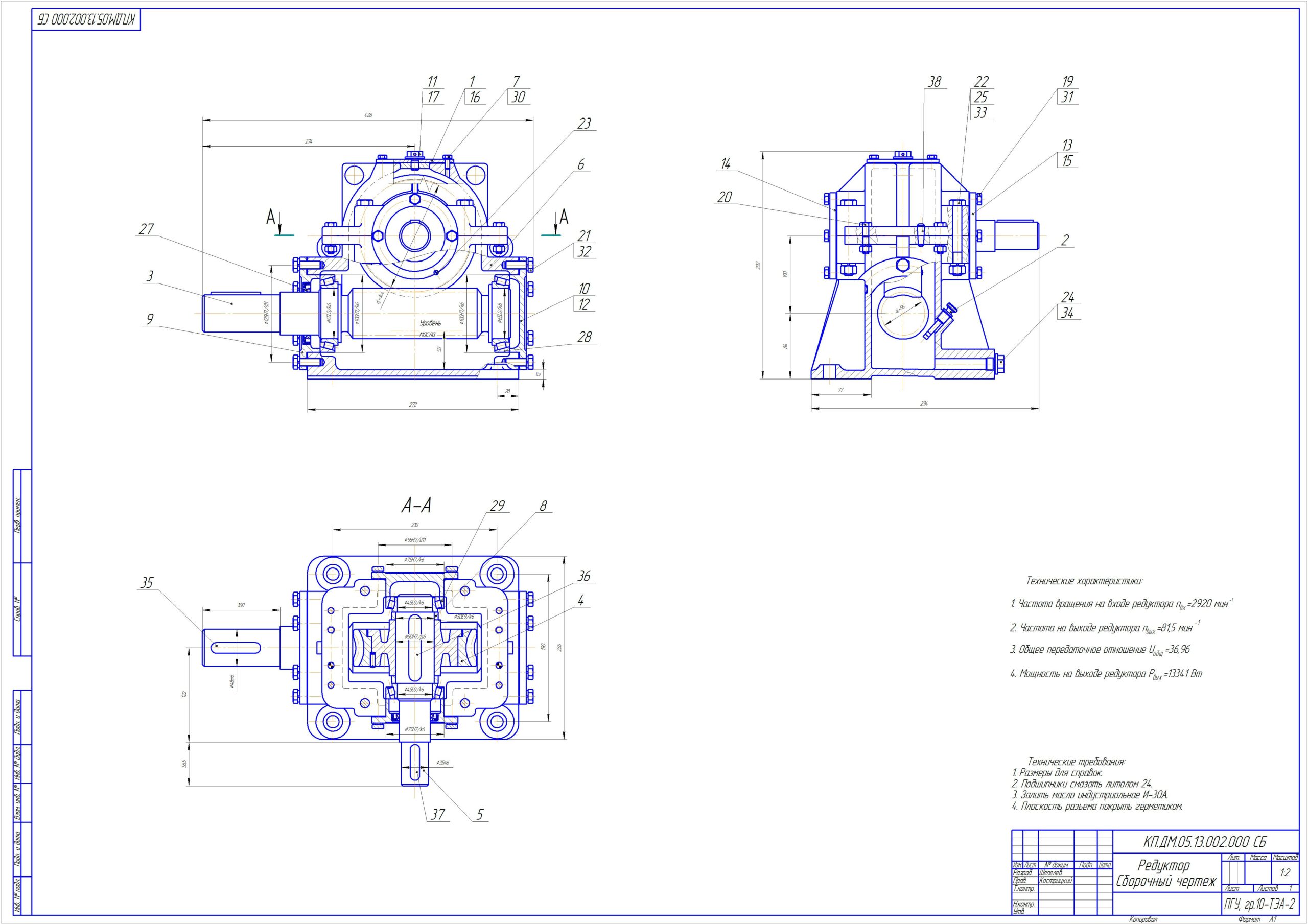

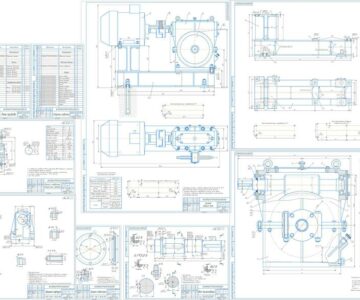

Графическая часть содержит 3 чертежа А1: Общий вид привода, редуктор, деталировка(червяк и червячное колесо), и соответствующие спецификации.
Записка содержит 31 лист А4.
Исходные данные:
Мощность на тихоходном валу Р=14,0 кВт
Угловая скорость тихоходного вала ω=8,5 с^(-1)
Срок службы редуктора 〖 L〗_h=18 000 ч.
Тип производства серийное
Режим нагрузки постоянный.

Источники - 5 шт.

Состав: Общий вид привода(ВО),Спецификация, Редуктор (СБ),Спецификация, Деталировка, РПЗ Язык документа

Софт: КОМПАС-3D 12
