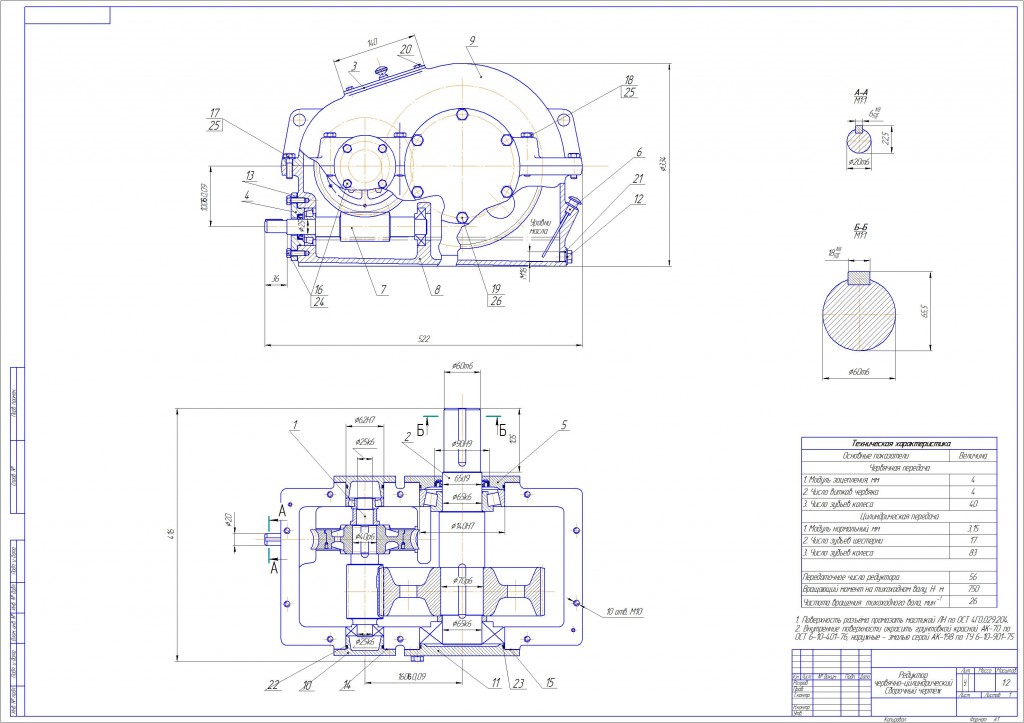

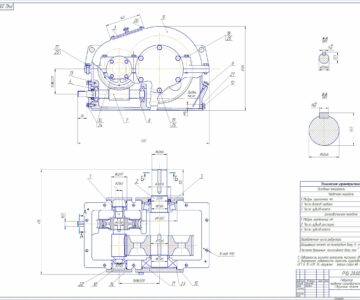

Червячно-цилиндрический редуктор u=56

курсовой проект по проектированию червячно-цилиндрического редуктора привода конвейера

Содержание

Введение

1.Выбор электродвигателя и кинематический расчёт.
2.Расчет червячной передачи
3 Расчёт цилиндрической передачи.
4.Конструктивные размеры корпуса редуктора.
5.Первый этап компоновки редуктора.
6.Проверка долговечности подшипников.
7.Второй этап компоновки редуктора.
8.Проверка прочности шпоночных соединений.
9.Уточнённый расчёт валов.
10.Вычерчивание редуктора.
11.Посадка зубчатого колеса и подшипников.
12.Сборка редуктора.
Литература.

Цилиндрическо-червячно
1 ступень цилиндрическая
2 ступень червячная
Синхронная частота вращения вала электродвигателя, мин-1 1500
Расчётный ресурс,
тыс. часов 15
Тяговое усилие ленты, кН 12
Скорость ленты, м/с 0,3
