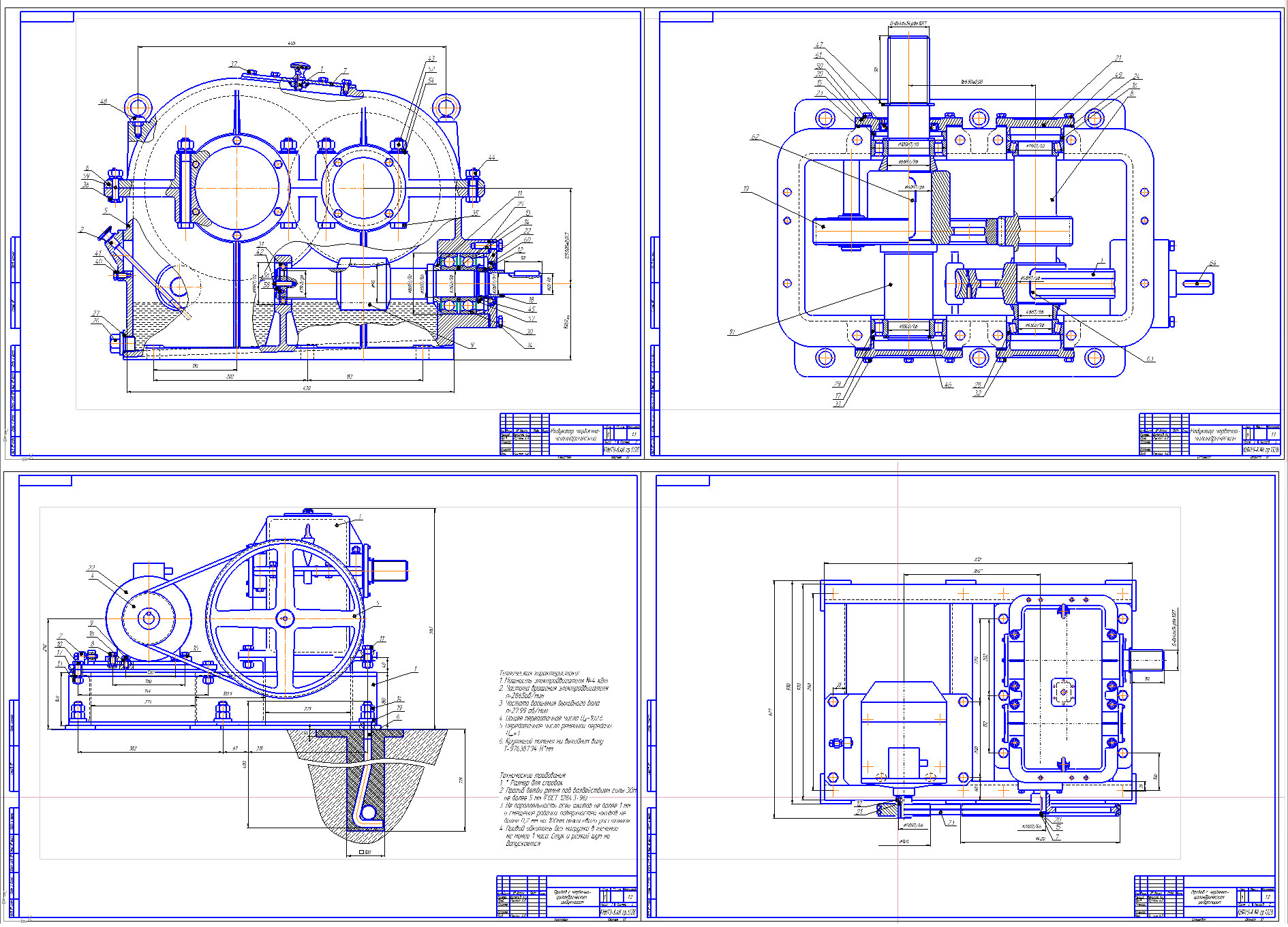

Редуктор червячно-цилиндрический U=102.6

Казанский Национальный Исследовательский Технический Университет им. А. Н. Туполева - КАИ
Кафедра «Машиноведения и инженерной графики».
Курсовой проект по деталям машин
Тема: "Проектирование редуктора червячно-цилиндрического типа"
Казань 2016

Исходные данные: Nвых = 3 кВт, nвых = 25 об/мин.,t=8000 час.
Содержание
1.Подбор электродвигателя и расчет передаточных отношений
2.Расчет клиноременной передачи
3.Расчет редуктора
4.Расчет червячной передачи
5.Расчет закрытой цилиндрической прямозубой передачи
6.Эскизная компоновка редуктора
7.Проектировочный расчет валов на совместное действие изгиба и кручения
8.Подбор подшипников быстроходного вала
9.Подбор подшипников промежуточного вала
10.Подбор подшипников тихоходного вала
11.Расчет элементов конструкции
12.Выбор масла
13.Расчет фундаментальных болтов на опрокидывающий момент
14.Построение полей допусков сопрягаемых элементов детали
15.Определение параметров шероховатости поверхностей
16.Определение допусков формы и расположения
17.Список использованной литературы

Техническая характеристика:
1. Общее передаточное число редуктора U=102.6
передаточное число быстроходной пары U=12.5
передаточное число тихоходной пары U=2,73
2. Крутящий момент на тихоходном валу
T=976387.94 Н*мм
3. Частота вращения быстроходного вала
n=955 об/мин
4. Марка используемого масла И-Т-С-320
