Цилиндрический червячный редуктор

Национальный транспортный университет
Кафедра дорожных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет цилиндрического червячного редуктора"
Киев 2015

В данном проекте рассматривается расчет цилиндрического червячного редуктора

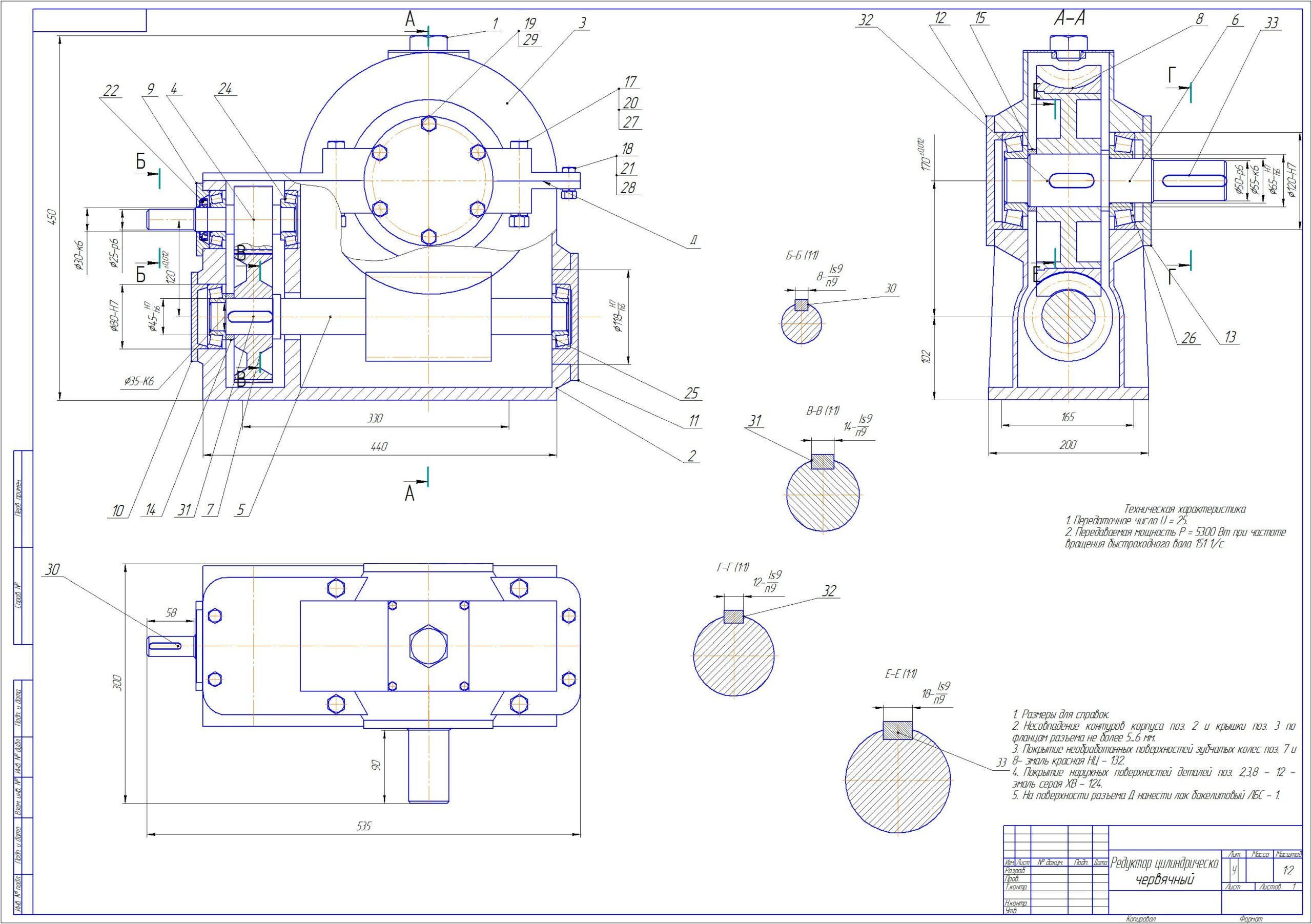

Графическая часть содержит чертежи: Общего вида, вала, вал в сборе, колесо зубчасте, крышка, крышка корпуса .
Проект имеет чертежи 3 формата А1, 17 страниц пояснительной записки спецификация.

Техническая характеристика
1. Передаточное число U = 25.
2. Передаваемая мощность Р = 5300 Вт при частоте
вращения быстроходного вала 151 1/с

Состав: Редуктор цилиндрическо червячный (СБ), Деталировка (вал, вал в сборе, колесо зубчасте, крышка, крышка корпуса), Спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Цилиндрический червячный редуктор

Спецификация.spw
вал в сборе.cdw
вал.cdw
колесо.cdw
Крышка корпуса.cdw
крышка.cdw
сборочный.cdw
расчет.doc
