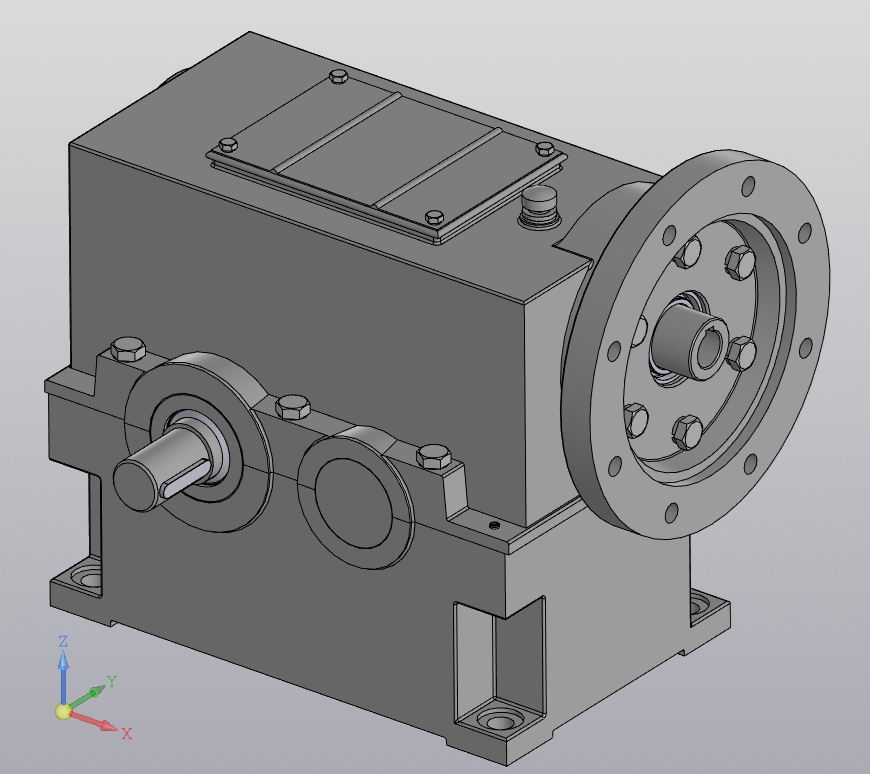

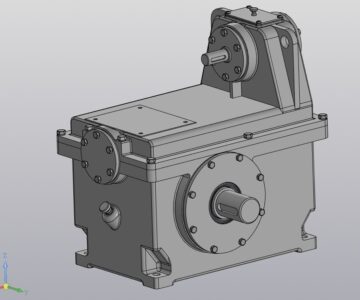

Представлена 3D модель червячно-цилиндрического редуктора, крепление под электродвигатель 90L4 (2,2кВт, фланцевое исполнение), крутящий момент на выходном валу 350 Нм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор червячно-цилиндрический U=28,4
Редуктор червячно-цилиндрический U=28,4
0
1
113
2
2
30
Сообщить о проблеме
Автор
Ринат Гафуров
Дата
29.06.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал промежуточный.m3d
-
Вал тихоходный.m3d
-
Втулка (6).m3d
-
Втулка (7).m3d
-
Втулка (8).m3d
-
Колесо зубчатое.m3d
-
Колесо червячное.m3d
-
Кольцо1.m3d
-
Кольцо2.m3d
-
Кольцо мазеудерживающее.m3d
-
Корпус.m3d
-
Крышка1.m3d
-
Крышка2.m3d
-
Крышка3.m3d
-
Крышка4.m3d
-
Крышка люка.m3d
-
Крышка редуктора.m3d
-
Маслоуказатель.m3d
-
Пробка.m3d
-
Прокладка1.m3d
-
Прокладка2.m3d
-
Прокладка3.m3d
-
Сборка.a3d
-
Сборка.stp
-
Фланец.m3d
-
Червяк.m3d
