КОМПАС 3D 18

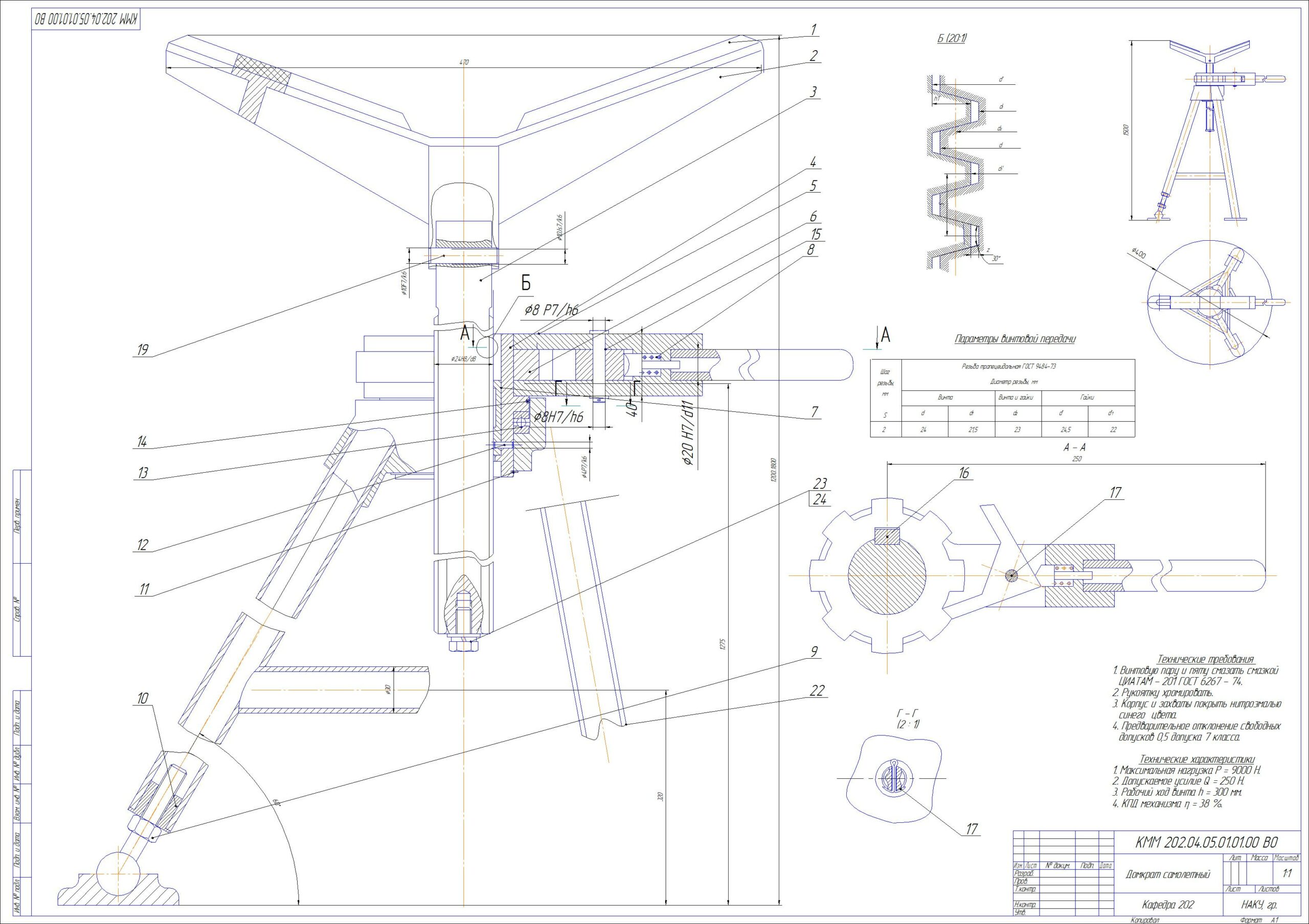

Домкрат самолетный

Национальный аэрокосмический университет Им Н.Е. Жуковского «ХАИ»
Кафедра авиационные двигатели
Курсовой проект по дисциплине "Детали машин"
На тему: "ДОМКРАТ САМОЛЕТНЫЙ"
Харьков 2005

Цель этой работы состоит в том, чтобы спроектировать винтовой механизм авиационных устройств (домкрат самолетный). Назначение передач винт-гайка – преобразование вращательного движения в поступательное. Передачи обеспечивают большой выигрыш в силе, возможность получения медленного движения, большую несущую способность при малых габаритах, возможность достижения высокой точности перемещений, простоту конструкции и изготовлению, поэтому винтовые механизмы получили широкое распространение в авиационных устройствах и работах.
В данной работе спроектирован самолётный домкрат. Рассчитаны винт, гайка, корпус винтовой передачи.
Также проведены проверочные расчёты и подобраны стандартные детали.

1. Исходные данные

Основные исходные данные:
- действующая сила P, Н: 9000;
- тип резьбы: ГОСТ 9484;
- габаритный размер , мм: 1500;



Состав: Домкрат самолетный (СБ) Язык документа
