Конкурс асов
3D-моделирования 2018

Проектирование винтового домкрата

Национальный аэрокосмический университет им. М.Е. Жуковского "ХАИ"
Факультет авиационных двигателей
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Винтовой домкрат"
2017 год

Спроектировать винтовой домкрат без храпового механизма, используя следующие исходные данные и схему:
Действующая сила F = 13000 H
Тип резьбы винта: Трапецеидальная ГОСТ 9484-81
Материал винта: Сталь 40Х ГОСТ 4543-71
Материал гайки: Бронза БРО10С10 ГОСТ 613-79
Отношение внутреннего диаметра винта к внешнему α=0,8
Ход винта h=240 мм

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1. Основные исходные данные 4
2. Расчет винта 4
3. Расчет пяты 9
4. Расчет гайки 9
5. Расчет рукоятки 14
6. Расчет и проектирование корпуса механизма 15
ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 17

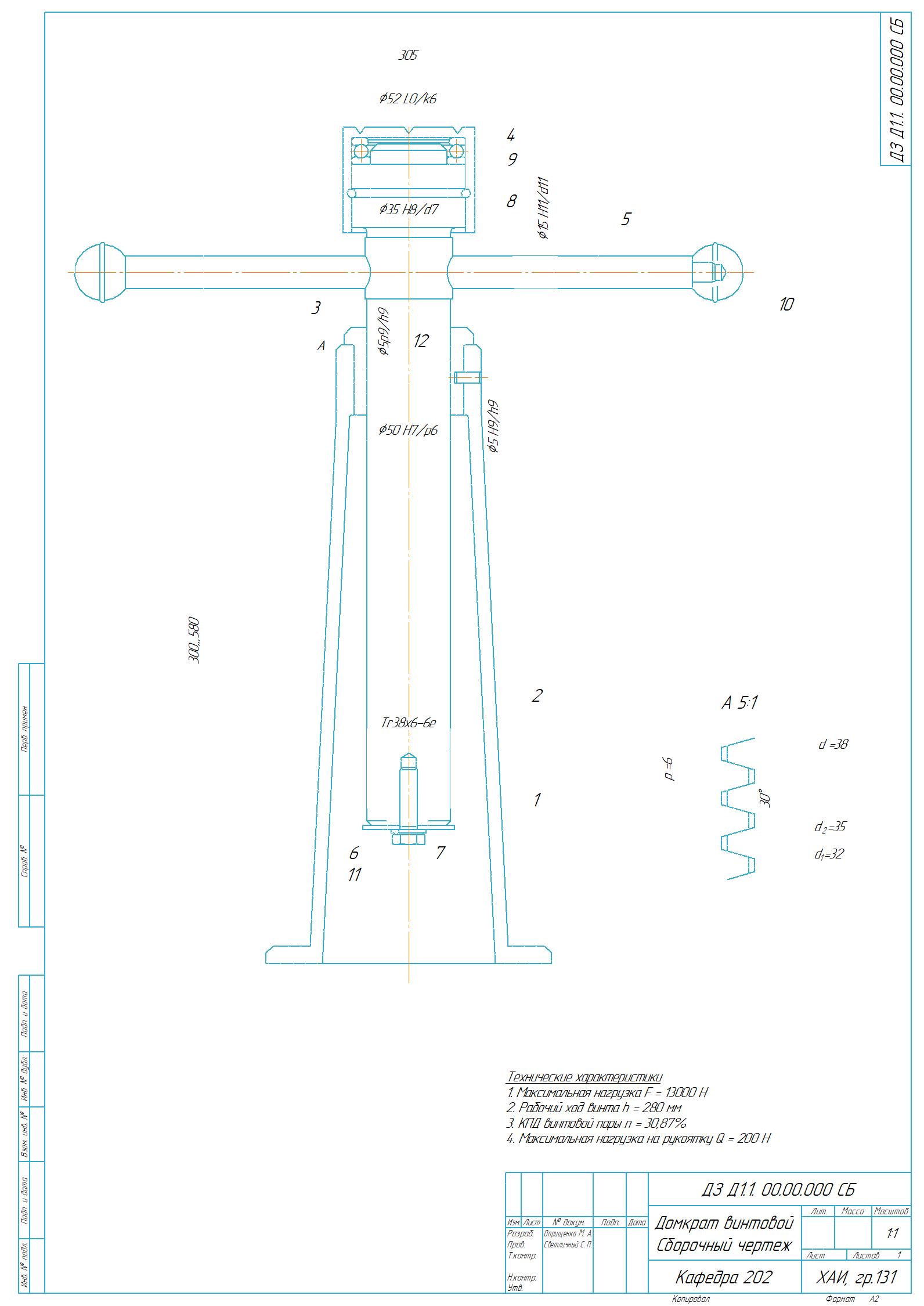

Состав: Домкрат винтовой (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v17

Каталог / Машиностроение и механика / Детали машин / Проектирование винтового домкрата
