Проектирование винтового домкрата F: 18300 Н

Національний аерокосмічний університет ім. М. Є. Жуковського
Кафедра проектування літаків і вертольотів
РГР на тему «Проектування лонжерона крила літака»

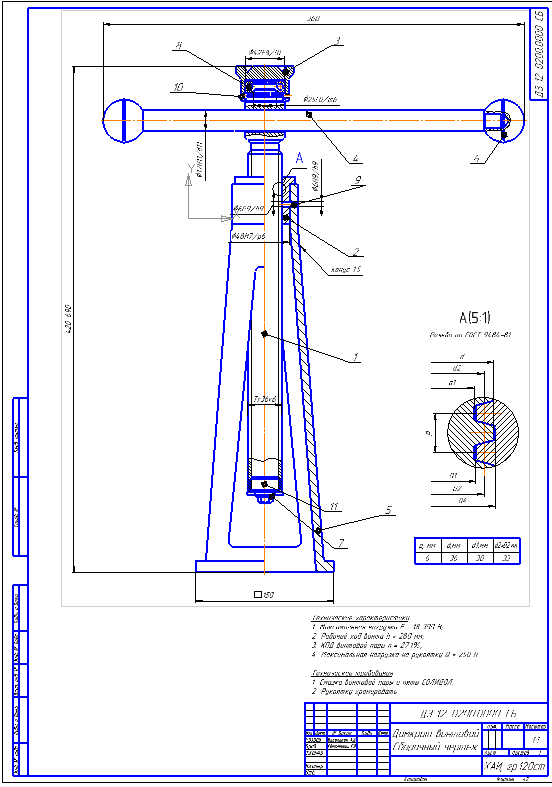

Спроектировать винтовой домкрат без храпового механизма, используя следующие исходные данные и схему:

Исходные данные:
Действующая сила F: 18300 Н
Тип резьбы винта:
Трапецеидальная ГОСТ 94-84-81;
Материал винта: Сталь 40Х ГОСТ 4543-71
Материал гайки: Бронза БРО10С10
ГОСТ 613-79
Отношение внутреннего диаметра винта к внешнему a=0,8;
Ход винта h: 280 мм

Содержание

Введение
1. Расчет винта
1.1. Выбор материала
1.2. Проектировочный расчет
1.3. Проверочный расчет
1.4. Конструирование опорного узла
2. Расчет гайки
2.1. Проектировочный расчет
2.2. Проверочный расчет
2.3. Расчет заплечика
2.4. Расчет фиксирующего элемента
3. Расчет рукоятки
4. Расчет корпуса
5. КПД механизма
Заключение
Список используемой литературы
