Проектирование винтового домкрата F=10500 Н

Національний аерокосмічний університет ім. М. Є. Жуковського
Кафедра проектування літаків і вертольотів
«Проектування лонжерона крила літака»

Исходные данные:
Действующая сила F: 10500 Н
Тип резьбы винта: Упорная ГОСТ 10177-82;
Материал винта: Сталь 40Х ГОСТ 4543-71
Материал гайки: Бронза БРО10С10 ГОСТ 613-79
Отношение внутреннего диаметра винта к внешнему а=0;
Ход винта h: 250 мм

Введение
1. Расчет винта
1.1. Выбор материала
1.2. Проектировочный расчет
1.3. Проверочный расчет
1.4. Конструирование опорного узла
2. Расчет гайки
2.1. Проектировочный расчет
2.2. Проверочный расчет
2.3. Расчет заплечика
2.4. Расчет фиксирующего элемента
3. Расчет рукоятки
4. Расчет корпуса
5. КПД механизма
Заключение
Список используемой литературы

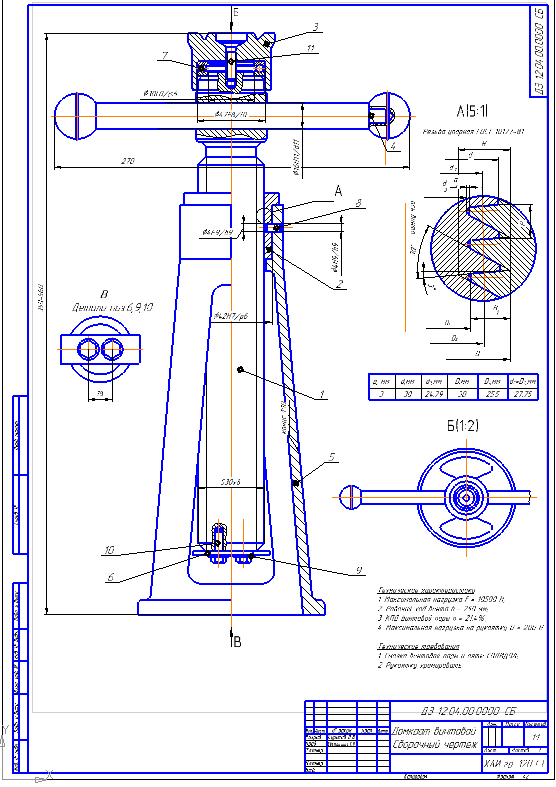

Состав: Пояснительная записка(ПЗ), Домкрат (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Записка.doc
Димас.cdw
Спецификация.cdw
