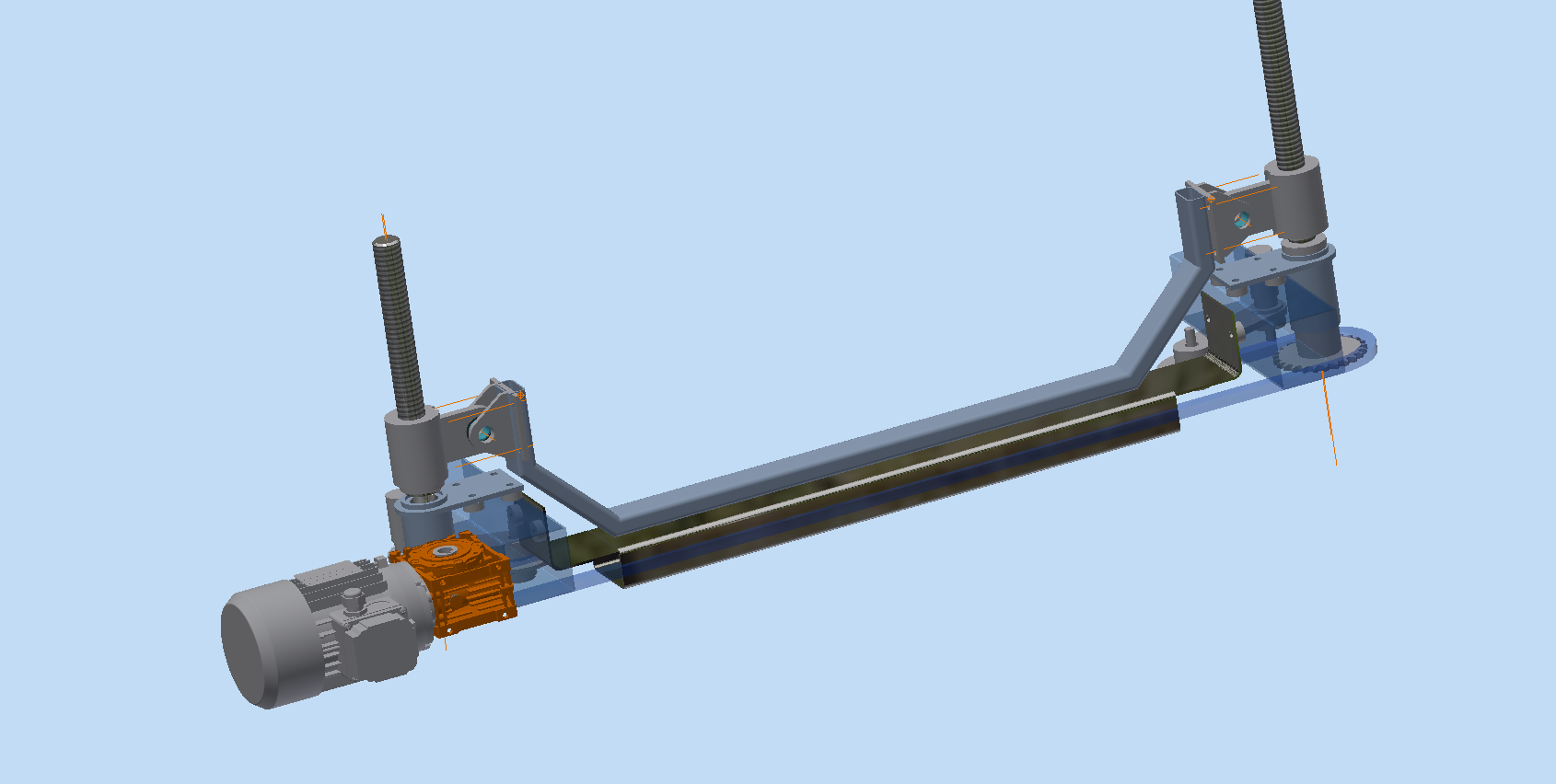

Двухстоечный домкрат ,винтовой расстоянием между винтами 1100мм,диаметр винтов 27 мм,привод-мотор редуктор С межосевым 50мм. Преимущественно используется где надо синхронно перемещать два изделия и нежелательно применять гидравлику,например в пищевом производстве
