Муфта 1-10000-90-1-89-2-90 ГОСТ 5006-94

0
0
662
12
0
20
Чертеж Муфта 1-10000-90-1-89-2-90 ГОСТ 5006-94

Муфта 1-10000-90-1-89-2-90

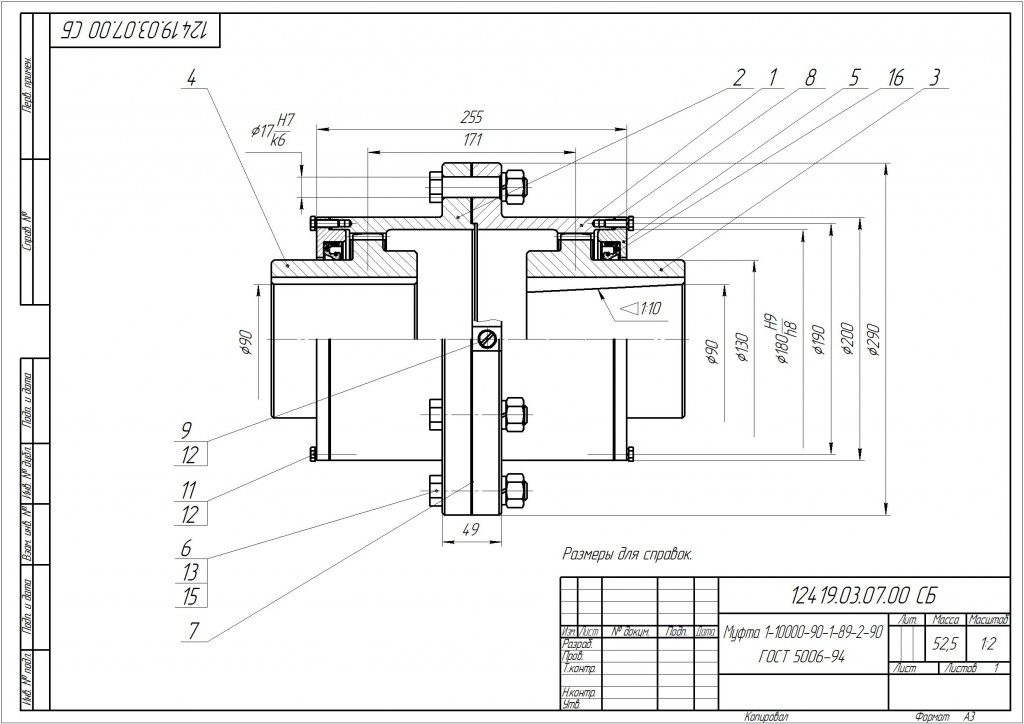

согласно ГОСТ 5006-94. Предназначена для крепления вал цилиндрический / вал конический. Чертежи выполнены в КОМПАС V12. Сборка полная: Спецификация, сборочный чертеж, деталировка. Муфта изготавливалась в металле.

ГОСТ 5006-94 зубчатая Муфта
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Антон
Дата
03.10.2018
Язык
Украинский
Состав
Спецификация, сборочный чертеж, деталировка
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • 12419.03.07 СБ Муфта ГОСТ 5006-83
    • 12419.03.07.07 Прокладка.cdw
    • 12419.03.07.01 Обойма.cdw
    • 12419.03.07.03 Полумуфта.cdw
    • 12419.03.07.06 Болт.cdw
    • 12419.03.07.05 Крышка.cdw
    • 12419.03.07.04 Полумуфта.cdw
    • 12419.03.07.08 Прокладка.cdw
    • 12419.03.07 СБ Муфта.cdw
    • 12419.03.07.spw
    • 12419.03.07.02 Обойма.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
