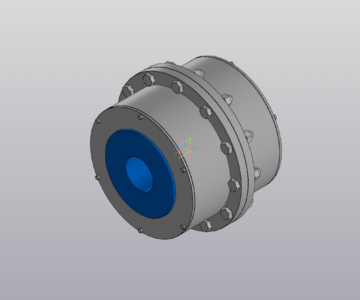

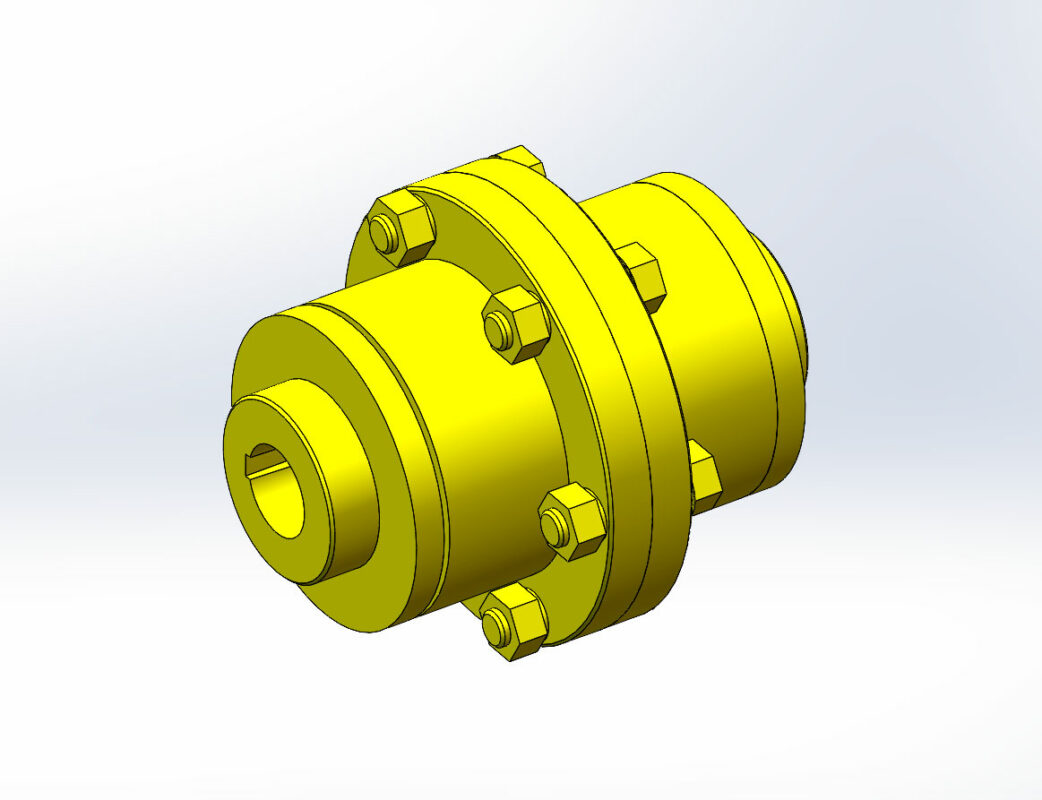

Муфта зубчатая МЗ 1-30-1-35-2

Муфта зубчатая с разъемной обоймой общемашиностроительного применения предназначена для соединения соосных горизонтальных валов и передачи крутящего момента при угловых, радиальных и осевых смещениях валов, при рабочей температуре не выше 120 С. Она состоит из 2-х зубчатых колес жестко закрепленных на валах и составного цилиндрического барабана. На зубчатых колесах нарезаны наружные эвольвентные зубья а на цилиндрическом барабане - внутренние, во впадины которых входят зубья внешнего зацепления. Для увеличения угла смещения осей соединяемых валов, внешние зубья колес выполнены бочкообразными

Состав: 3D Деталь Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
Муфта зубчатая МЗ 1-30-1-35-2.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 1 380

169 FavoriteLoadingДобавить в избранное

Еще чертежи и проекты по этой теме:

Автор: Aleks62

Дата: 2016-08-26

Просмотры: 1 380

169 FavoriteLoadingДобавить в избранное

2 КОММЕНТАРИЕВ

1

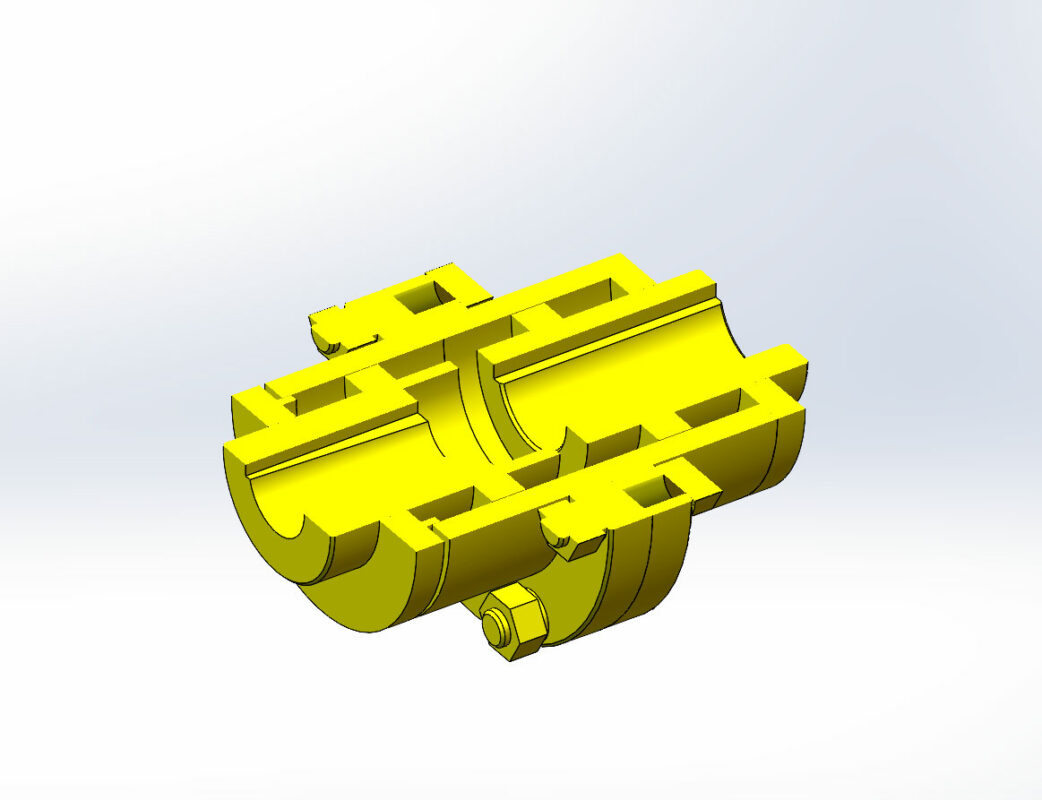

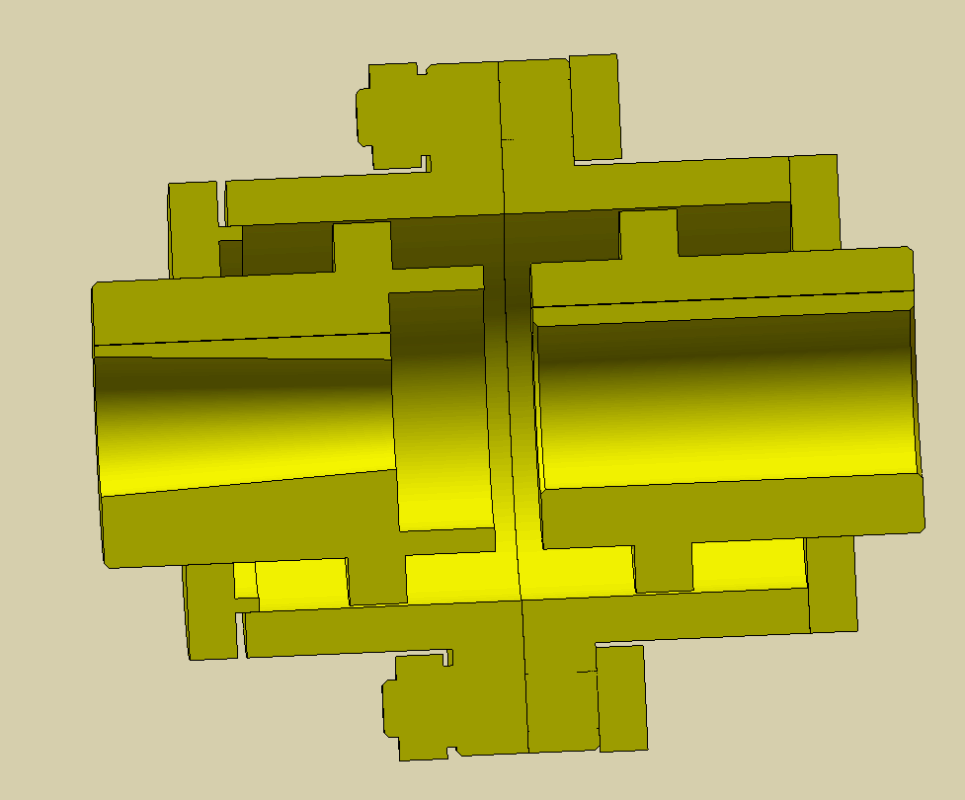

полная ерунда, а не модель, в разрезе в разрезе
причем не сборка, а как деталь идет
