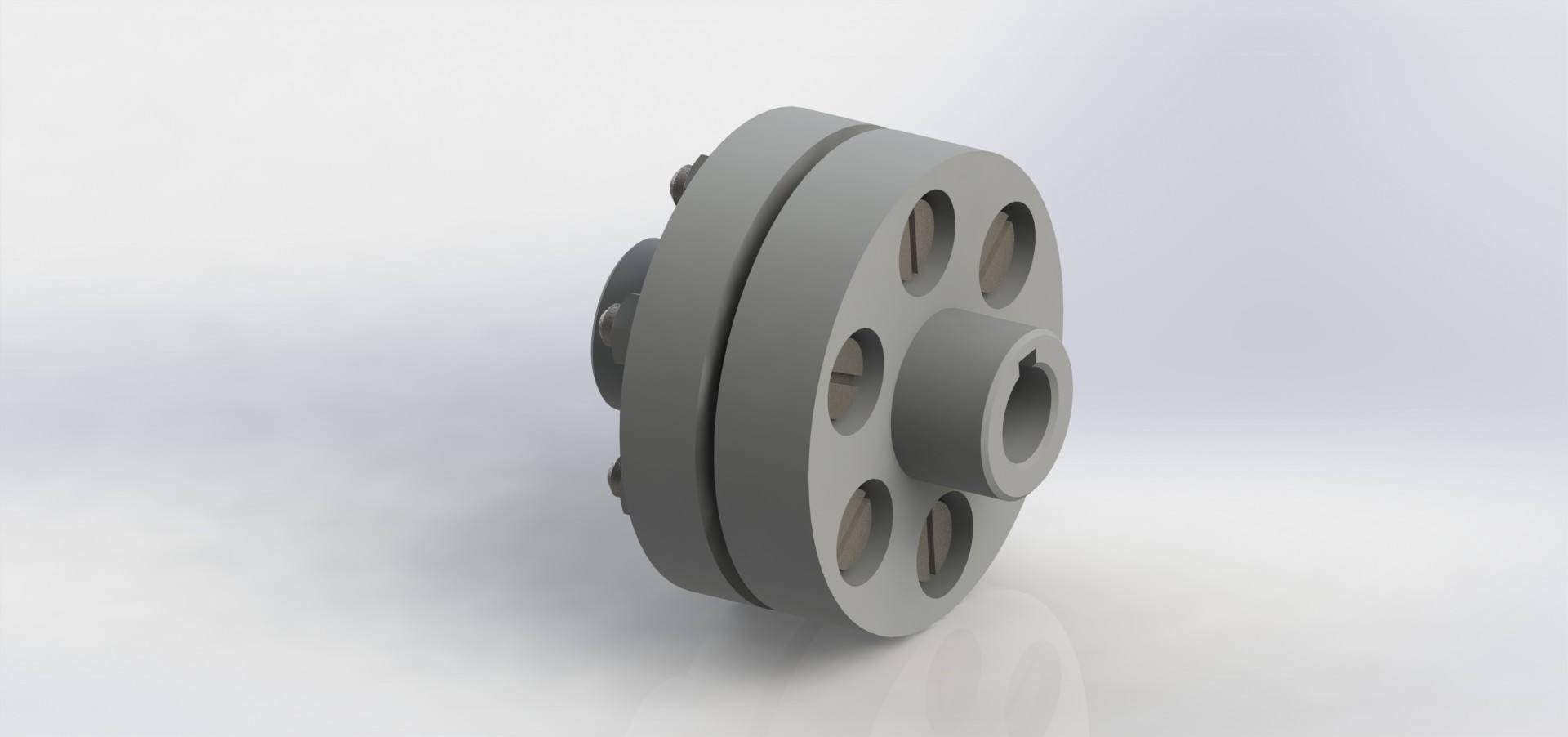

Муфта втулочно-пальцевая d=18мм

Упругая втулочно-пальцевая муфта применяется для соединения соосных валов. Номинальный вращающий момент Т=31,5 Н м, диаметр посадочного отверстия под вал d=18 мм.

Состав: 3D сборка

Софт: SolidWorks 2012

Файлы:
Полумуфта_18х90.SLDPRT
Шайба 8_65Г ГОСТ 6402-70.sldprt
Палец_10.SLDPRT
Муфта_31,5-18 ГОСТ 21421-93.SLDASM
Гайка М8 ГОСТ 5915.SLDPRT
Втулка упругая_D18.SLDPRT
Полумуфта_18х90_1.SLDPRT
Втулка распорная_D18.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
