Механизм ручного привода

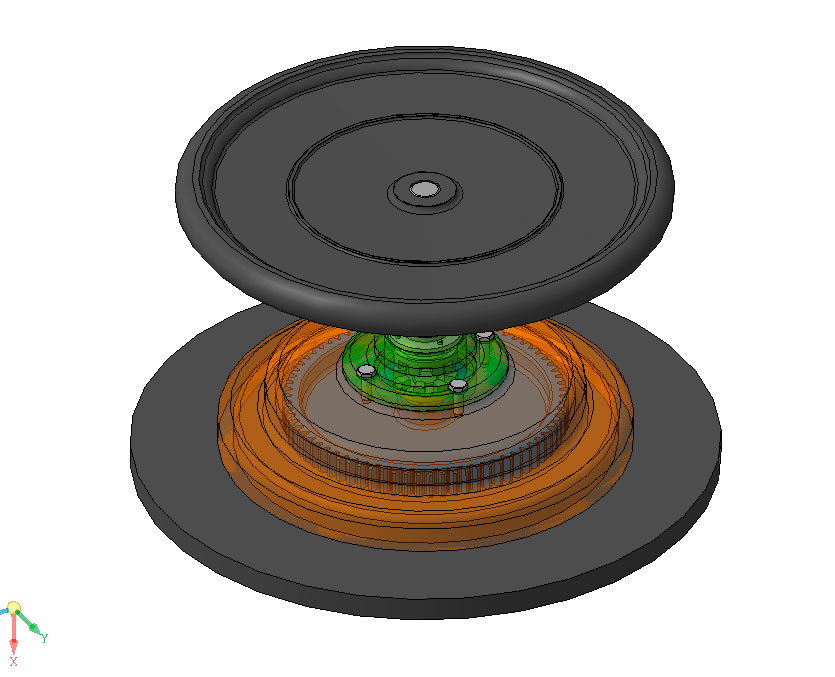

3D Модель механизма ручного привода. Принцип действия: вал привода разделен на две част, соединяется на жвух зубчатых полу муфтах. Чтобы привести привод в действие нужно надавить на маховик, и вращать его. Муфты соединятся, вал передаст момент на зубчатое колесо.

Состав: 3D Сборка

Софт: КОМПАС-3D 16.1

Файлы:
ручной привод/
ручной привод/Сборка рабочая.a3d
ручной привод/кольцо.m3d
ручной привод/Крышка 10.m3d
ручной привод/Маховик.m3d
ручной привод/полумуфта левая.m3d
ручной привод/пружина1.m3d
ручной привод/корпус.m3d
ручной привод/Корпус подшипника.m3d
ручной привод/стакан.m3d
ручной привод/кришка324.m3d
ручной привод/шестерня.m3d
ручной привод/втулка.m3d
ручной привод/кольцо СГ37.m3d
ручной привод/шпонка.m3d
ручной привод/полумуфта правая.m3d
ручной привод/ВАЛ.m3d
ручной привод/вал1.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Тележка с ручным приводом
Рейтинг: 30
Софт: КОМПАС-3D 15
Состав: 3D сборка и модели каждой дета
0
17
199
1841
Тележка с ручным приводом

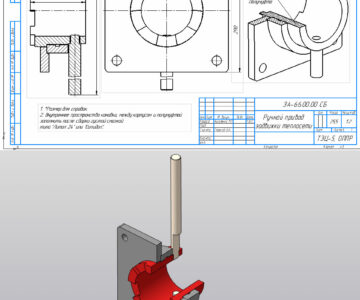

Ручной привод гидрозатвора теплосети
Рейтинг: 30
Софт: КОМПАС-3D 14
Состав: 3D сборка, чертежи для изготов
0
0
243
1055
Ручной привод гидрозатвора теплосети

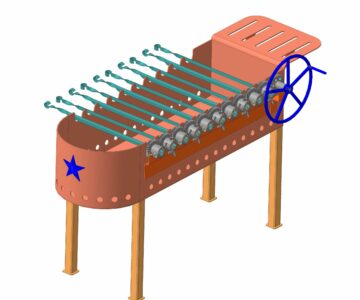

Мангал с ручным приводом
Рейтинг: 100
Софт: КОМПАС-3D 16.1
Состав: 3D Сборка
0
3
19
1465
Мангал с ручным приводом

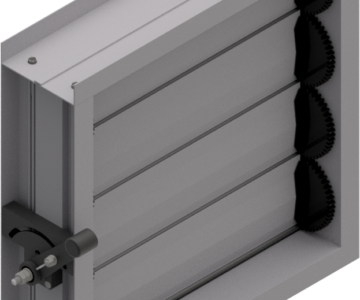

Заслонка с ручным приводом вентиляционная
