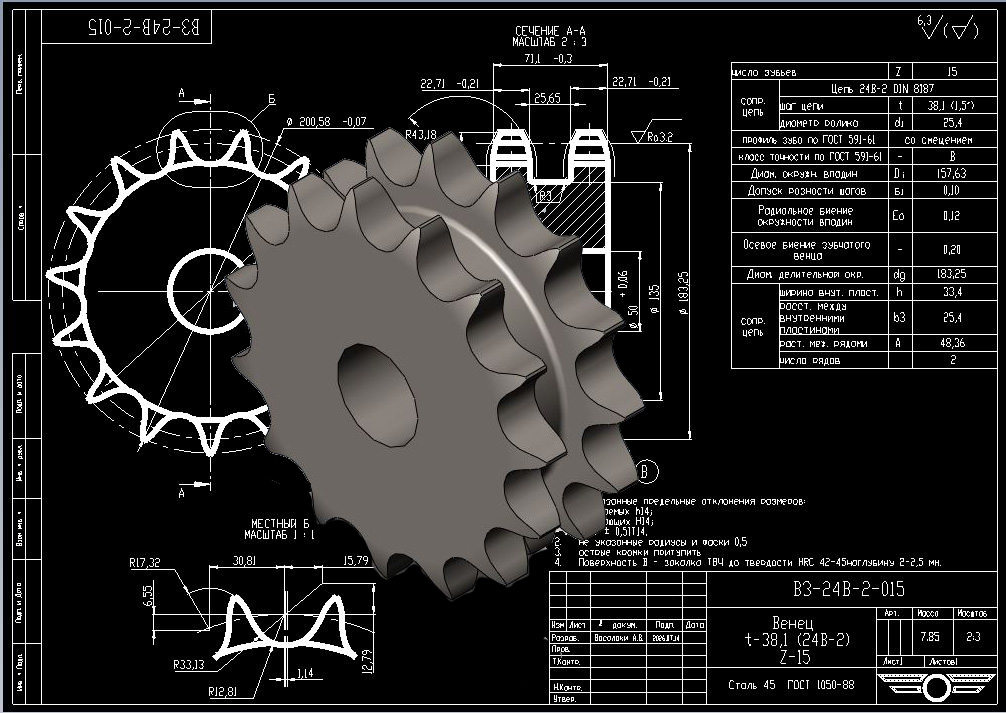

Рабочий чертёж венца звёздочки для цепи 24В-2 Z-15 под расточку. Пригоден для изготовления или заказа. Приложен расчёт профиля зуба звёздочки в соответствии с ГОСТ 591-61
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Венец звёздочки 24В-2 Z-15
Венец звёздочки 24В-2 Z-15
0
0
11
0
0
20
Сообщить о проблеме
Автор
Александр Васалаки
Дата
15.07.2026
Язык
Русский
Состав
Чертёж звёздочки 24В-2 Z15, модель для проектирования привода, расчёт звёздочки
Софт
SolidWorks 2018
Как открыть?
Отзывов пока нет
Содержимое архива
-
ВЗ-24В-2_Z-015_Венец звездочки 24В-2_Z15.DWG
-
ВЗ-24В-2_Z-015_Венец звездочки 24В-2_Z15.PDF
-
ВЗ-24В-2_Z-015_Венец звездочки 24В-2_Z15.SLDDRW
-
Расчет звездочки 24В-2_Z15.pdf
-
звездочка Z-15_24В-2_под расточку.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
