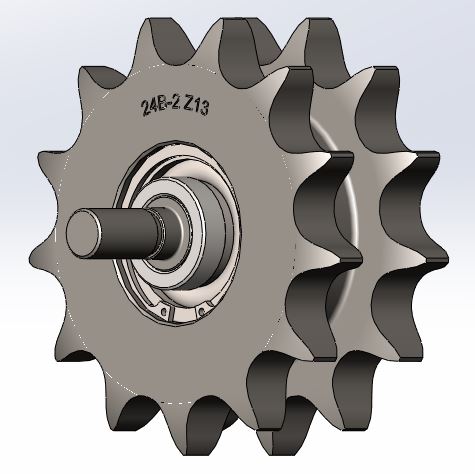

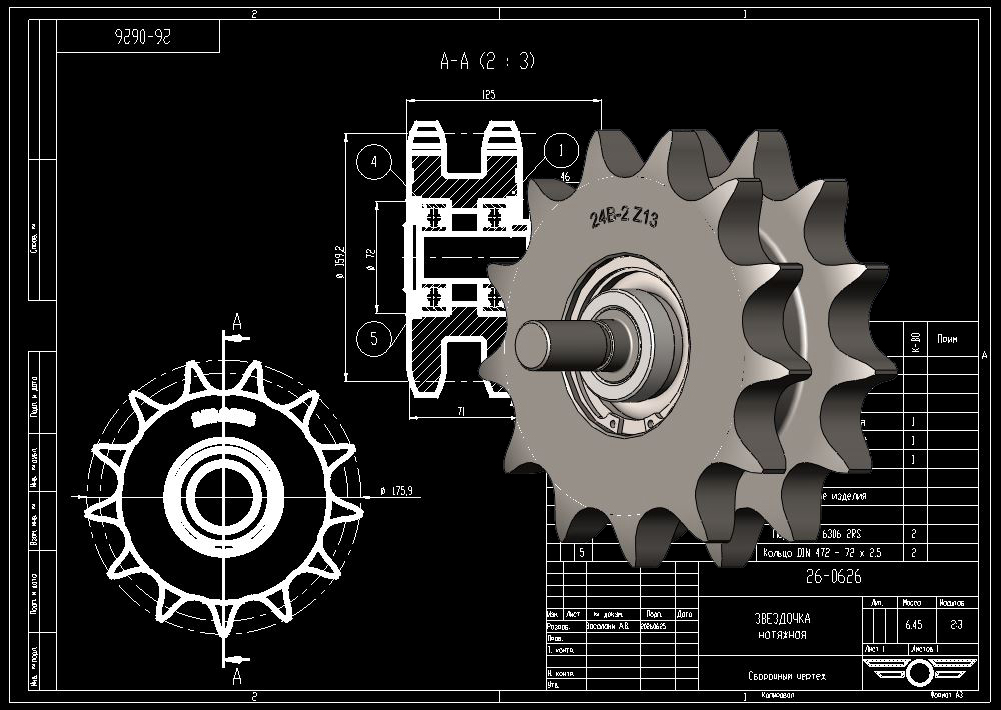

Сборочный чертёж и чертежи деталей натяжной звёздочки 24В-2 Z13 с двумя подшипниками 6306. Модели и исходные файлы приложены. Работа предназначена для изготовления и сборки или заказа на изготовление.
