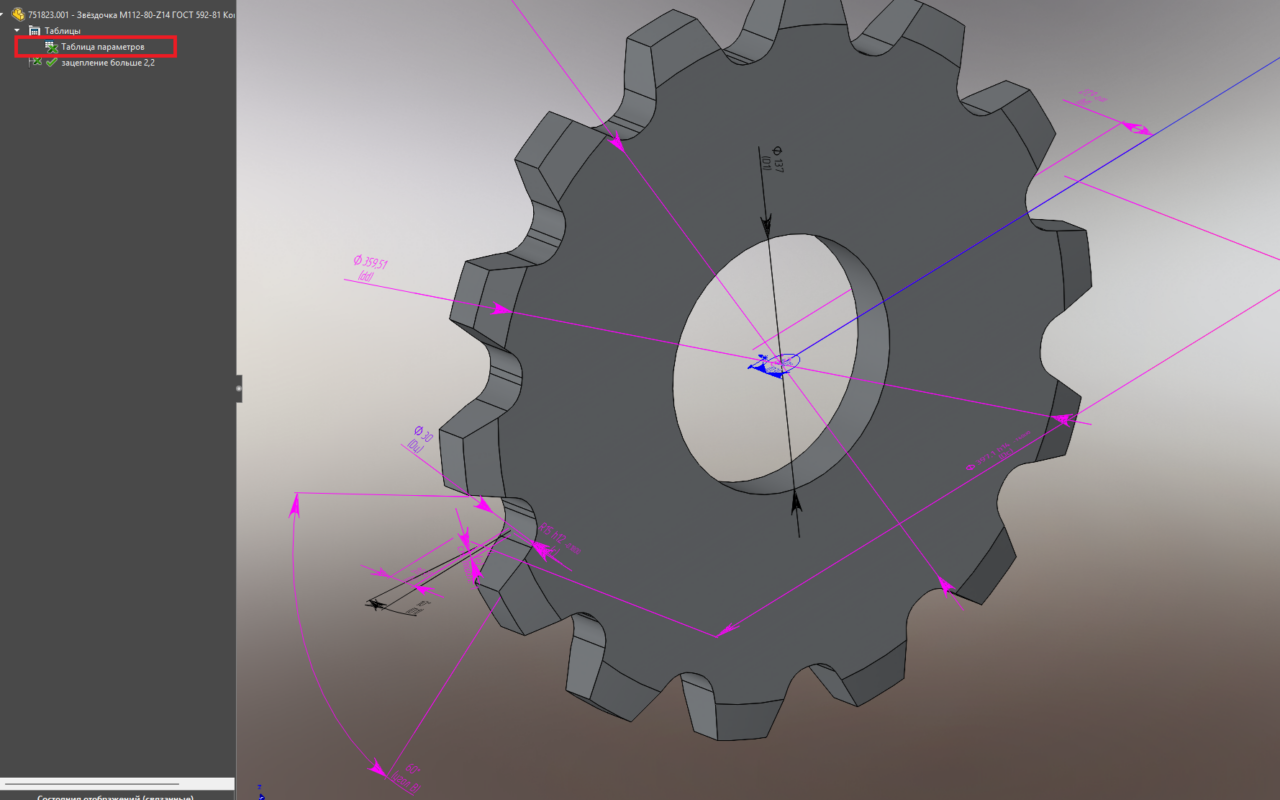

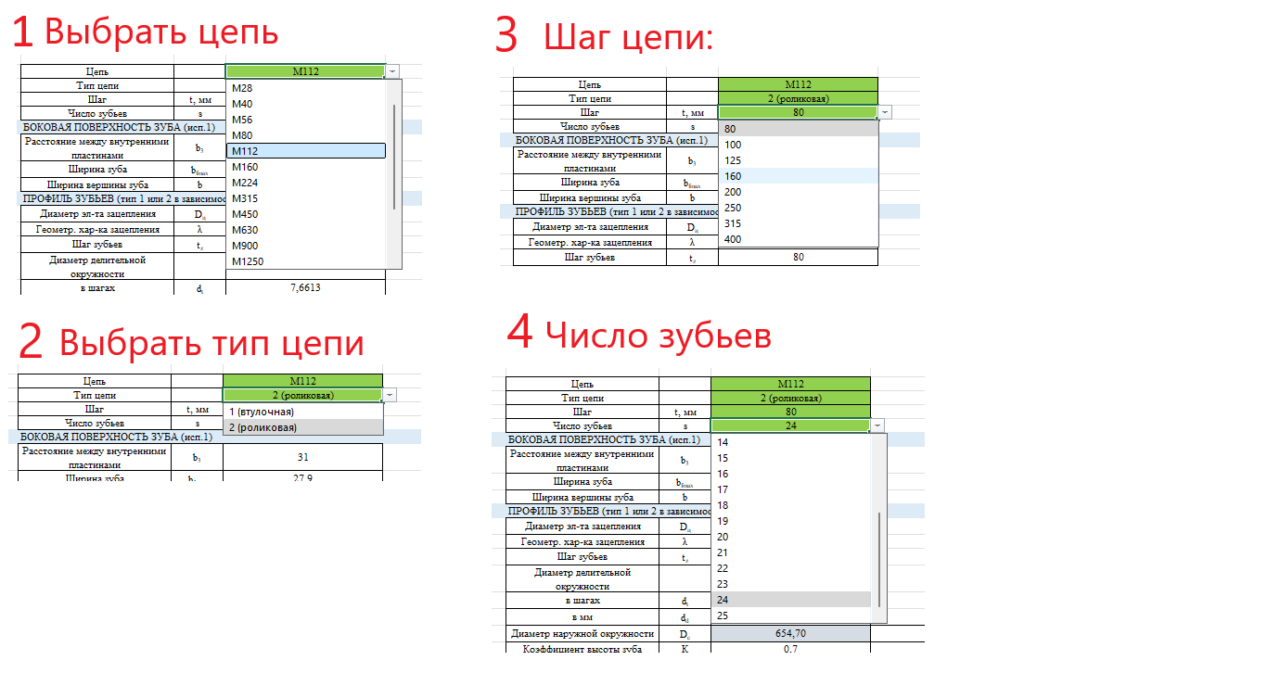

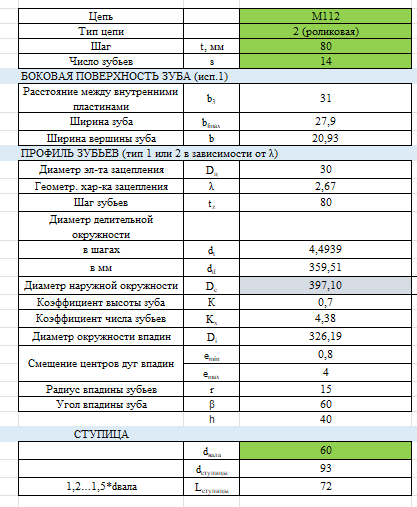

Параметрическая модель звёздочки для пластинчатой цепи, в таблице параметров достаточно выбрать параметры цепи из выпадающих списков, и готово!
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Звёздочка М112-80-Z14 ГОСТ 592-81
Звёздочка М112-80-Z14 ГОСТ 592-81
1
7
688
65
1
Бесплатно
Сообщить о проблеме
Автор
Павел
Дата
17.12.2024
Язык
Русский
Состав
3D модель в SolidWorks 2018
Софт
SolidWorks 2018
Как открыть?
5
(1 отзыв)
Содержимое архива
-
751823.001 - Звёздочка М112-80-Z14 ГОСТ 592-81.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Анатолий Д.
12.10.2026 в 23:47
Оценка:
Размеры: Соответствуют реальным
Оформление: Не проверено
Спасибо огромное автору. Уже несколько раз отправлял в изготовление (резку) звезды по этим моделям.
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

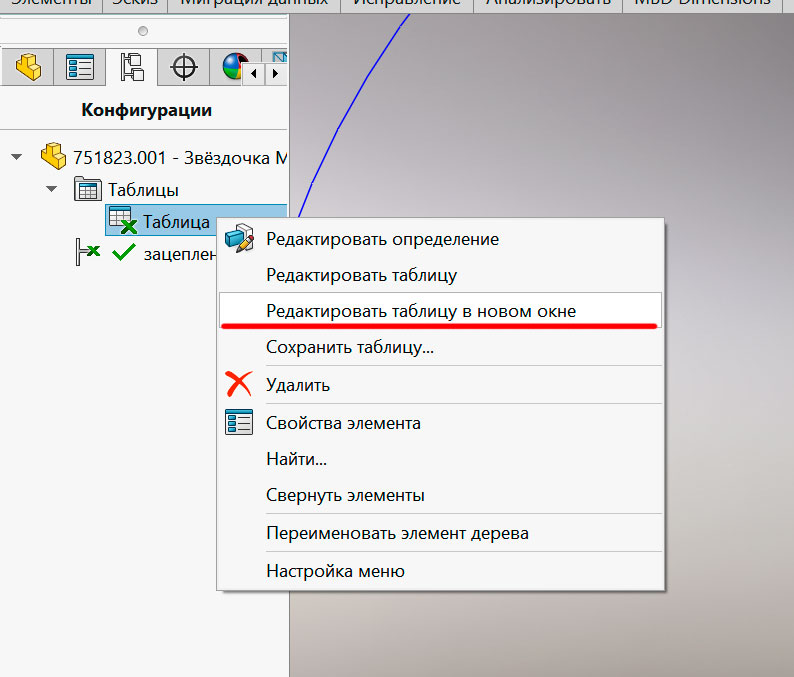

Добрый день. Модель скачал, все ок. Подскажите, пожалуйста как именно открыть таблицу для изменения параметров из выпадающего списка? Не могу найти. SW -2024
Здравствуйте
Да, большое спасибо, разобрался.
