Планетарный редуктор

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПРИРОДООБУСТРОЙСТВА
Кафедра Мелиоративных и строительных машин
КУРСОВОЙ ПРОЕКТ
ПО ДЕТАЛЯМ МАШИН
Расчетно-пояснительная записка
Тема: Привод ленточного конвейера

Окружное усилие на барабане, F, 6,3кН
Скорость ленты, V, 1,0 м/c
Диаметр барабана, Dб, 0,3м
Срок службы-16000 часов

Содержание.

Введение
1. Обзор и анализ существующих конструкций.
2. Выбор двигателя. Кинематический и силовой расчет привода.
3. Расчет клиноременной передачи.
4. Расчет планетарной передачи.
5. Расчет валов и осей редуктора.
6. Конструктивные размеры корпуса редуктора
7. Проверка долговечности и подбор подшипников редуктора.
8. Проверка прочности шпоночных соединений.
9. Уточненный расчет ведомого вала.
10. Расчет муфты.
11. Смазка редуктора.
12. Сборка редуктора
Спецификации
Литература.

Состав: привод ленточного конвеера Язык документа

Софт: КОМПАС-3D 13 SP1

Сайт: www

Файлы:
Планетарный редуктор\Пояснительная записка\~$нструктивные размеры корпуса редуктора.docx
Планетарный редуктор\Пояснительная записка\Введение.docx
Планетарный редуктор\Пояснительная записка\Выбор двигателя
Планетарный редуктор\Пояснительная записка\Клиноременная передача.docx
Планетарный редуктор\Пояснительная записка\Конструктивные размеры корпуса редуктора.docx
Планетарный редуктор\Пояснительная записка\Обзор и анализ существующих конструкций.docx
Планетарный редуктор\Пояснительная записка\Проверка долговечности и подбор подшипников редуктора.docx
Планетарный редуктор\Пояснительная записка\Проверка прочности шпоночных соединений.docx
Планетарный редуктор\Пояснительная записка\Расчет муфты.docx
Планетарный редуктор\Пояснительная записка\Расчет осей и валов.docx
Планетарный редуктор\Пояснительная записка\Расчет планетарной передачи.docx
Планетарный редуктор\Пояснительная записка\Сборка редуктора.docx
Планетарный редуктор\Пояснительная записка\Смазка редуктора.docx
Планетарный редуктор\Пояснительная записка\содержание.docx
Планетарный редуктор\Пояснительная записка\Список литературы.docx
Планетарный редуктор\Пояснительная записка\Титульник.docx
Планетарный редуктор\Пояснительная записка\Уточненный расчет ведомого вала.docx
Планетарный редуктор\Спецификации\Спецификация_1.cdw
Планетарный редуктор\Спецификации\Спецификация_2.cdw
Планетарный редуктор\Спецификации\Спецификация_3.cdw
Планетарный редуктор\Спецификации\Спецификация_4.cdw

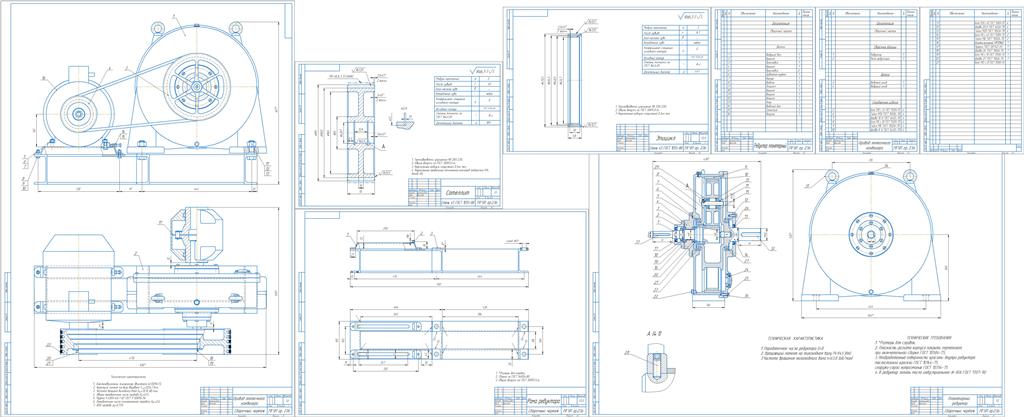

Планетарный редуктор\Чертежи\Привод в сборе.cdw
Планетарный редуктор\Чертежи\Рама.cdw
Планетарный редуктор\Чертежи\Редуктор.cdw
Планетарный редуктор\Чертежи\Сателлит.cdw
Планетарный редуктор\Чертежи\Эпицикл.cdw
Планетарный редуктор\Пояснительная записка
Планетарный редуктор\Спецификации
Планетарный редуктор\Чертежи
Планетарный редуктор
