Институт судостроения и морской арктической техники
Кафедра Подъемно-транспортные, строительные, дорожные машины и оборудование
Курсовой проект по дисциплине "Детали машин и механизмов"
На тему: "Расчет винтового настенного пресса"
Северодвинск 2017

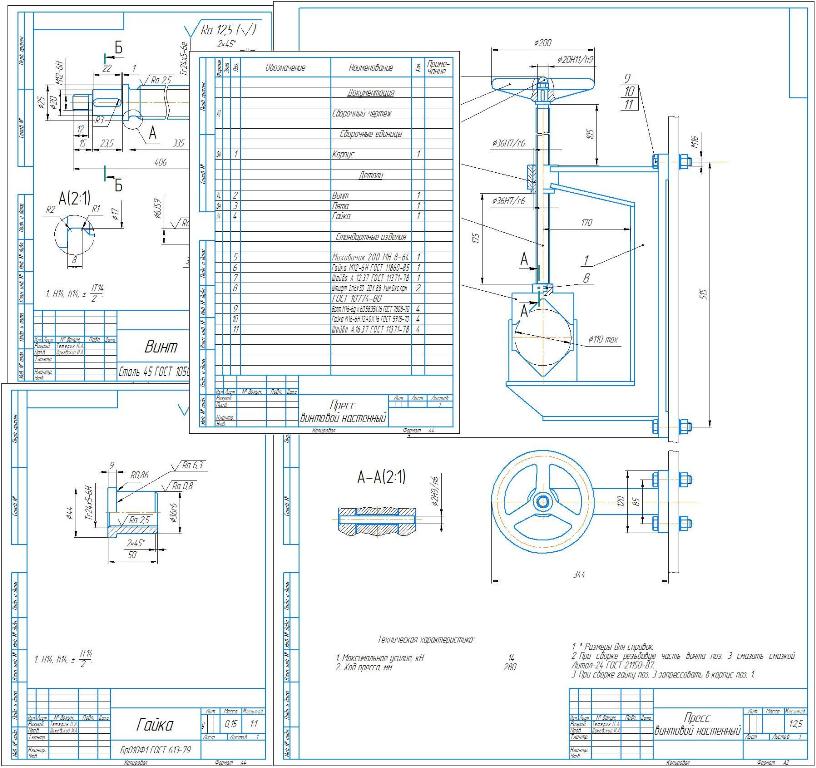

В данной расчетно-графической работе проектируется настенный винтовой пресс, максимальное усилие на винте которого составляет 14 кН; осевое перемещение винта – 280 мм.
Пресс будет интенсивно использоваться для различных работ. Возможно неквалифицированное и неаккуратное использование, поэтому условия работы являются неудовлетворительными.
Содержание
Введение 4
1 РАСЧЕТ ЭЛЕМЕНТОВ ПЕРЕДАЧИ ВИНТ-ГАЙКА 6
1.1 Выбор типа резьбы и материалов 6
1.2 Определение размеров резьбы по условию износостойкости 6
1.3 Проверка на самоторможение 7
1.4 Проверка числа витков гайки 8
1.5 Проектирование гайки 9
1.6 Выбор конструкции пяты 11
1.7 Проверка винта на устойчивость 12
1.8 Расчет прочности винта 12
1.9 Проектирование корпуса 16
1.10 Проектирование привода винтового механизма 17
2 РАСЧЕТ ПАРАМЕТРОВ ПЕРЕДАЧИ 19
Заключение 20
Список литературы 21
