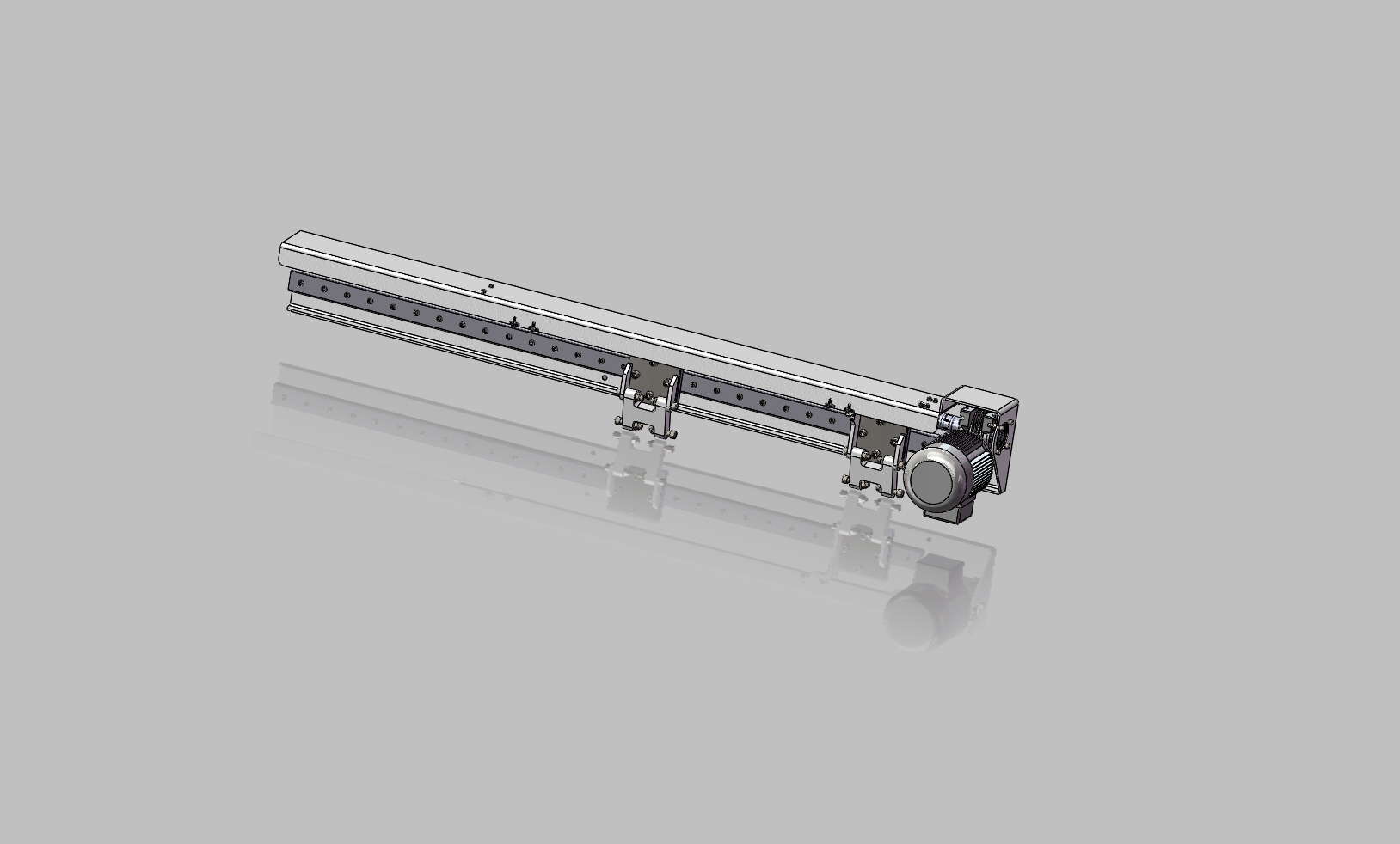

Привод двери камеры с ШВП

привод двери камеры в составе:
Мотор-редуктор червячный M RT 50 7 80 B14 AC 24 MT 0.55 kW 80 A4 B14 X3
Муфта кулачковая упругая стальная ATESC-SB24-D40 L=66 D1=12 D2=14
Винт ШВП SFU-R2005
Опора ШВП фиксирующая BK15
Опора ШВП плавающая BF15

Состав: 3d модель

Софт: SolidWorks 2018

Файлы:
Винт М8х15 А2 DIN 912.SLDPRT
Опора ШВП фиксирующая BK15.SLDPRT
привод285.01.13.01 - Швеллер.SLDPRT
привод285.01.13.02 - Вал.SLDPRT
Винт М12х55 А2 DIN 912.SLDPRT
Опора ШВП плавающая BF15.SLDASM
привод285.01.13.05 - Шторка фотодатчика.SLDPRT
привод285.01.13.01.00 - Плата в сборе.SLDASM
Шпилька М12х35 А2 DIN 976.SLDPRT
Шайба 6А2 DIN 127.SLDPRT
Винт М6х45 А2 DIN 912.SLDPRT
Гайка ШВП SFU2005.SLDPRT
привод285.01.13.03 - Шпонка.SLDPRT
Муфта кулачковая упругая стальная ATESC-SB24-D40 L=66 D1=12 D2=14.SLDASM
Подшипник 15х32х9 180102 ГОСТ 80102-75.SLDPRT
привод285.01.13.06 - Серьга подвески двери.SLDPRT
привод285.01.13.01.01 - Плата.SLDPRT
привод285.01.13.01.02 - Кронштейн подвески двери.SLDPRT
а_2_Демпфер.SLDPRT
Гайка М6А2 DIN 934.SLDPRT
Каретка SNE JSG-40.SLDPRT
Кольцо стопорное 16А2 DIN 471.SLDPRT
Винт ШВП SFU-R2005.SLDPRT
привод285.01.13.07 - Направляющая.SLDPRT
Рельс SNE OSG-40.SLDPRT
Шайба 8А2 DIN 127.SLDPRT
Мотор-редуктор червячный M RT 50 7 80 B14 AC 24 MT 0.55 kW 80 A4 B14 X3.SLDPRT
Винт М3х10 А2 DIN 912.SLDPRT
Датчик оптический HOA1884-012.SLDPRT
а_2__X2_041A043E0440043F04430441_X0_ BF15.sldprt
ТУ 38.105.108-76 - Шнур вакуумный Ф8мм крышки.SLDPRT
а_2_Полумуфта L66 D40.SLDPRT
привод285.01.13.00 - Привод двери.SLDASM
Гайка самоконтрящаяся М12 А2 DIN 985.SLDPRT
Винт М6х25 А2 DIN 912.SLDPRT
Винт М8х20 А2 DIN 912.SLDPRT
