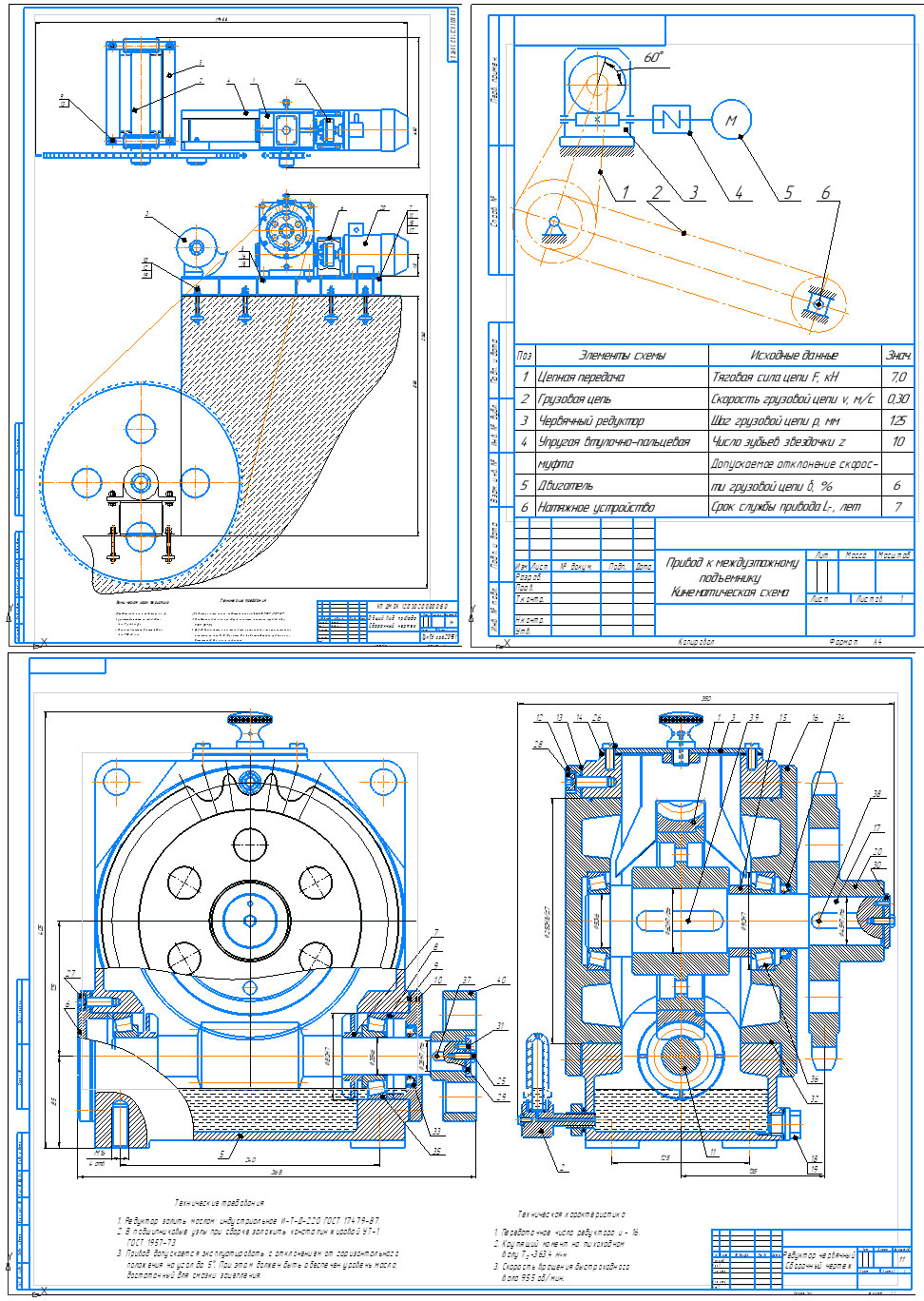

Привод к межэтажному подъемнику

ТулГУ, Детали машин, Тула 2017

Исходные данные Учебник "по курсовому проектированию деталей машин" Шейнблит,12 задание вар.3 Проектируемый машинный агрегат служит приводом к междуэтажному подъемнику и может использоваться на предприятиях различного направления. Привод состоит из электродвигателя, вал которого через упругую втулочно-пальцевую муфту соединен с ведущим валом червячного редуктора. На ведомый вал редуктора насажена звездочка наклонно расположенной цепной передачи, которая приводит в действие тяговые цепи междуэтажного подъемника. Проектируемый привод работает в 1 смену в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

Исходные данные:
Тяговая сила цепи F, кН 7,0
Скорость грузовой цепи v, м/с 0,30
Шаг грузовой цепи р, мм 125
Число зубьев звездочки z, 10
Угол наклона цепной передачи 60°
Допускаемое отклонение
скорости грузовой цепи δ, % 6
Срок службы привода Lг, лет 7

Техническая характеристика
1. Передаточное число редуктора u = 16.
2. Крутящий момент на тихоходном валу Т=363,4 Н м.
3. Скорость вращения быстроходного вала 955 об/мин.

Содержание
Техническое задание
1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой цепной передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
11 Проверочные расчеты
12 Расчет технического уровня редуктора
Литература
