Привод к межэтажному подъемнику (Шейнблит- Техническое задание №12 9 в)

Федеральное государственное бюджетное образовательное учреждение высшего образования
«КЕРЧЕНСКИЙ ГОСУДАРСТВЕННЫЙ МОРСКОЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
СУДОМЕХАНИЧЕСКИЙ ТЕХНИКУМ
Курсовой проект по дисциплине "Техническая механика"
На тему " Привод к межэтажному подъемнику"
Керчь,2016

Содержание
Введение 3
Техническое задание 6
1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой цепной передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников

10 Конструктивная компоновка привода

11 Проверочные расчеты

12 Расчет технического уровня редуктора

Литература

Исходные данные:

Тяговая сила цепи F, кН 10,0
Скорость грузовой цепи v, м/с 0,30
Шаг грузовой цепи р, мм 125
Число зубьев звездочки z, 9
Угол наклона цепной передачи 30°
Допускаемое отклонение
скорости грузовой цепи δ, % 3
Срок службы привода Lг, лет 5

Состав: Вал,Кинематическая схема,Колесо червячное ,Компановка Язык документа

Софт: КОМПАС-3D v16

Сайт: www

Файлы:

Каталог / Дополнительный материал / Привод к межэтажному подъемнику (Шейнблит- Техническое задание №12 9 в)

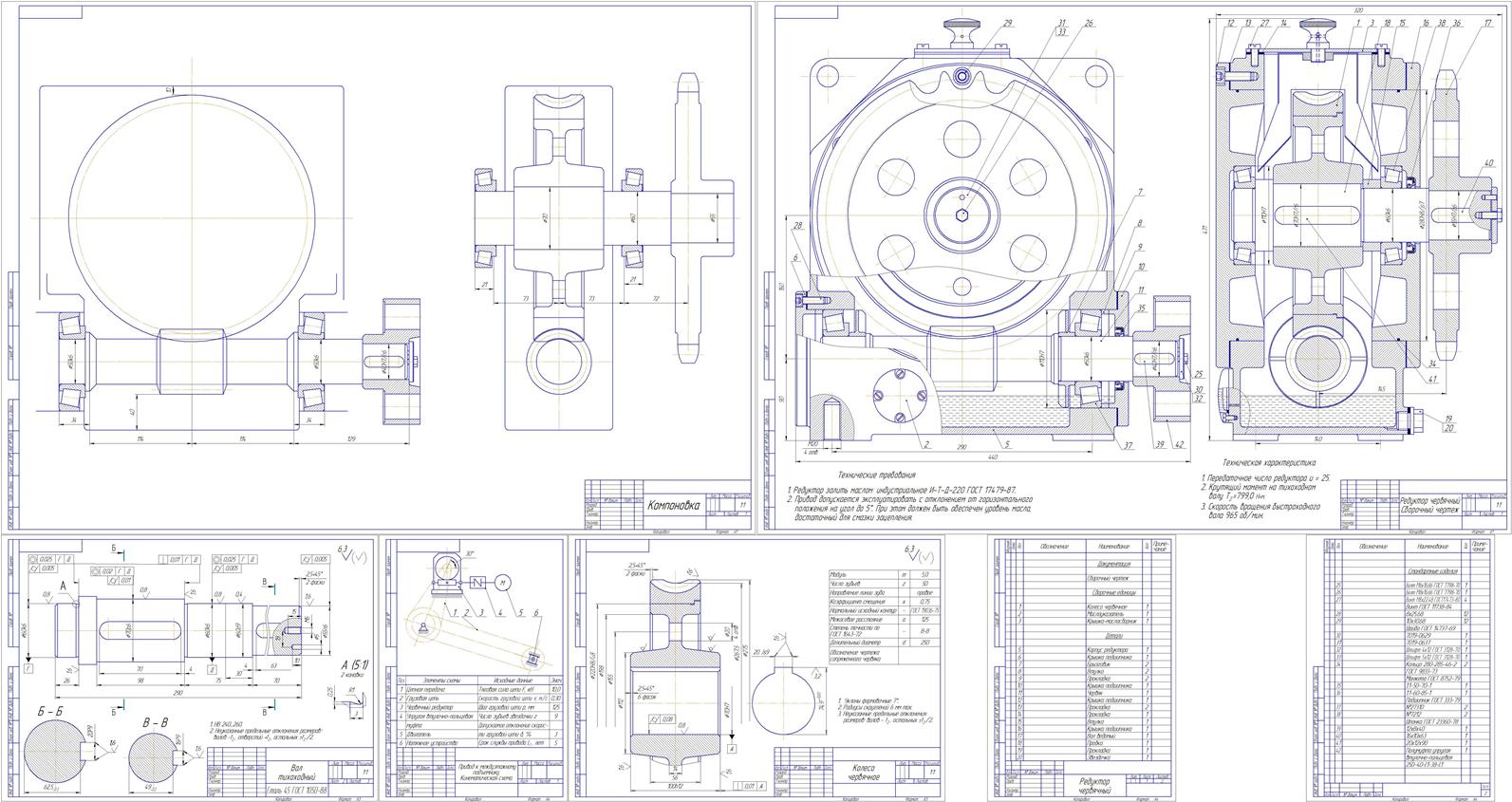

Вал.cdw
Кинематическая схема 12-9.cdw
Колесо червячное.cdw
Компановка 5.cdw
Расчет 12-9.doc
Редуктор 160-25 5.cdw
Спецификация редуктор.spw
