Тульский государственный университет
Кафедра Проектирования механизмов и деталей машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: Проектирование привода к междуэтажному подъемнику
Тула 2022
Тяговая сила цепи F = 4кН
Скорость грузовой цепи v = 0,45 м/с
Шаг грузовой цепи p = 80 мм
Число зубьев звёздочки z = 11
Угол наклона цепной передачи 60°
Допускаемое отклонение скорости грузовой цепи - 5%
Срок службы привода L = 4 года

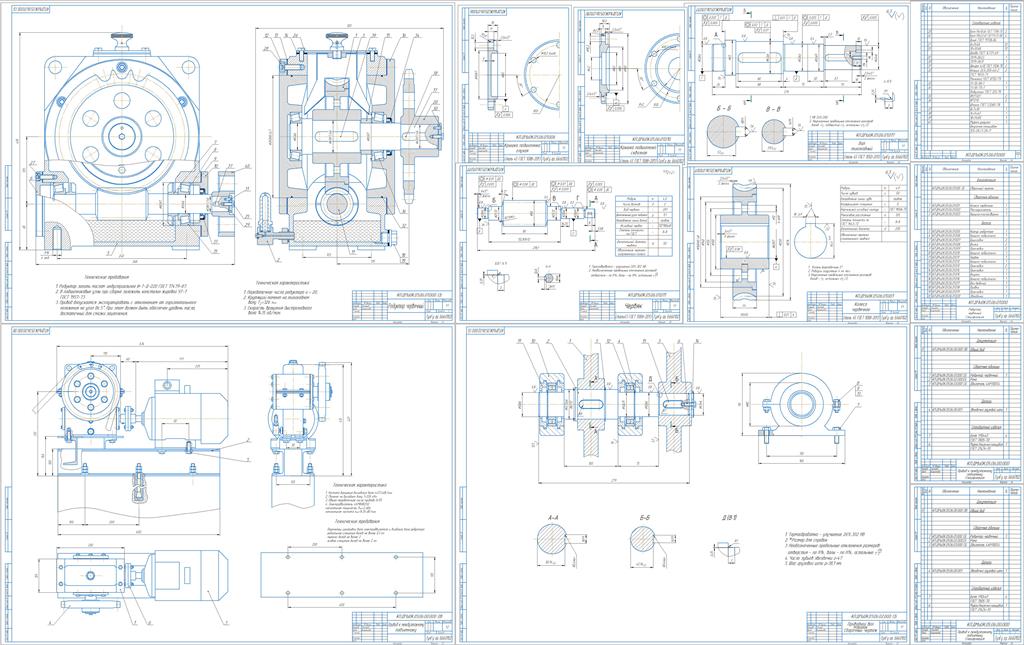

В курсовой работе рассчитаны размеры редуктора и всех его деталей, крепежных элементов и т.д по Шейнблиту. ПЗ и спецификации на все 3 сборки имеются. Вид общий, приводной вал и сам редуктор.
Содержание
Введение 3
Глава 1 Кинематический расчет привода 6
1.1 Условия эксплуатации машинного агрегата 6
1.2 Срок службы приводного устройства 6
1.3 Определение мощности и частоты вращения двигателя 7
1.4 Определение передаточного числа привода и его ступеней 7
1.5 Определение силовых и кинематических параметров привода 8
Глава 2 Эскизное проектирование зубчатого редуктора 8
2.1 Подбор материала деталей 8
2.2 Расчет закрытой червячной передачи 9
Глава 3 Проектирование открытой передачи 13
3.1 Расчет открытой цепной передачи 13
3.2 Проверочный расчет открытой передачи 15
Глава 4 Проверочный расчет валов редуктора 17
4.1 Нагрузки валов редуктора 17
4.2 Проектный расчет валов. Эскизная компоновка редуктора 19
4.3 Расчетная схема валов редуктора 22
Глава 5 Проверка прочности шпоночных соединений 28
Глава 6 Уточненный расчет валов 29
6.1 Быстроходный вал 29
6.2 Тихоходный вал 30
Глава 7 Смазка редуктора 31
Глава 8 Подбор и проверка муфт 31
Глава 9 Конструктивные элементы корпуса 32
Глава 10 Тепловой расчет редуктора 33
Литература 34
