Проектирование привода к качающемуся подъемнику

«Петербургский государственный университет путей сообщения Императора Александра 1»
Кафедра Подъёмно-транспортные, путевые и строительные машины
Курсовой проект по дисциплине "Детали Машин"
На тему : "Проектирование привода к качающемуся подъемнику"
Санкт-Петербург 2021

1. Грузоподъемность F = 1,2 кН
2. Скорость подъема υ = 0,6 м/с
3. Шаг тяговой цепи p = 80 мм
4. Число зубьев звездочки z = 12
5. Допускаемое отклонение скорости подъема δ = 7%
6. Срок службы привода Lr = 4 лет
Число смен в сутки:2

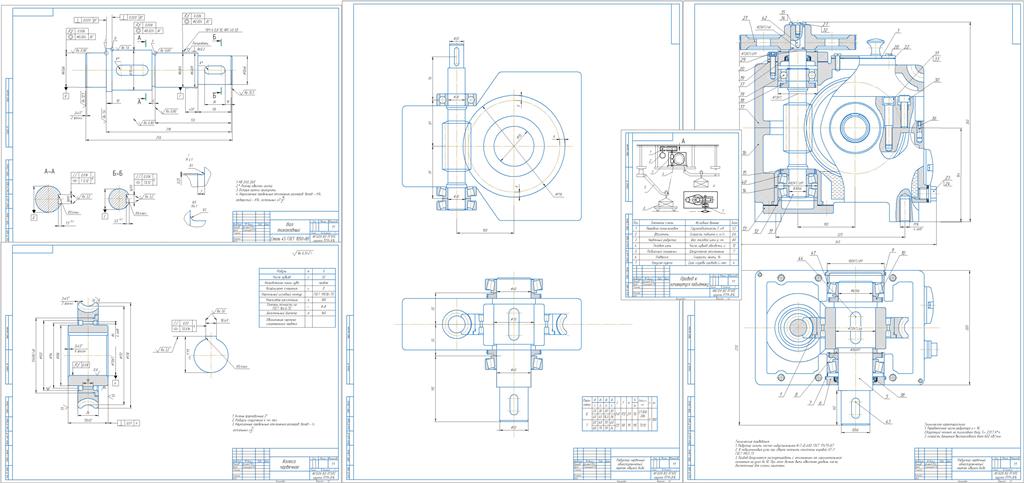

Объем проекта: пояснительная записка 30-45 страниц, графическая часть 2,5 листа формата А1
Проектируемый машинный агрегат служит приводом качающегося подъемника и может использоваться на предприятиях различного направления. Привод состоит из электродвигателя, вал которого через поклиновую ременную передачу соединен с ведущим валом червячного редуктора, ведомый вал червячного редуктора через упругую муфту с торообразной оболочкой соединяется со звездочкой тяговой цепи. Проектируемый привод работает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

Оглавление
Техническое задание 6 7
1. Кинематическая схема машинного агрегата 8
1.1. Условия эксплуатации машинного агрегата 8
1.2. Срок службы приводного устройства 8
2. Выбор двигателя, кинематический расчет привода 8
2.1. Определение мощности и частоты вращения двигателя 8
2.2. Определение передаточного числа привода и его ступеней 9
2.3. Определение силовых и кинематических параметров привода 9
3. Выбор материалов червячной передач и определение допускаемых напряжений 10
4. Расчет закрытой червячной передачи 11
5. Расчет и проектирование поликлиновой ременной передачи 13
6. Нагрузки валов редуктора 16
7. Проектный расчет валов. Эскизная компоновка редуктора 18
8. Расчетная схема валов редуктора 20
9. Проверочный расчет подшипников 23
9.1. Быстроходный вал 23
9.2. Тихоходный вал 24
10. Конструктивная компоновка привода 24
10.1 Конструирование червячного колеса 24
10.2. Конструирование валов 25
10.3. Выбор соединений 25
10.4. Конструирование подшипниковых узлов 25
10.5. Конструирование корпуса редуктора 2 25
10.6. Конструирование элементов открытых передач 26
10.7. Выбор муфты 27
10.8. Смазывание 27
11. Проверочные расчеты 27
11.1. Проверочный расчет шпонок 27
11.2. Проверочный расчет стяжных винтов подшипниковых узлов 28
11.3. Уточненный расчет валов 28
Быстроходный вал 28
Тихоходный вал 29
11.4. Тепловой расчет редуктора 30
12. Технический уровень редуктор 31
Литература 32
