КОМПАС 3D 18

«Проектирование привода к сушилке»

Ивановский государственный политехнический университет
Кафедра «Наземных транспортных средств и технологических машин»
Курсовой проект по дисциплине «Детали машин и основы конструирования ”
На тему: «Проектирование привода к сушилке»
Иваново 2015

В курсовом проекте произведен расчет червячного редуктора и были рассчитаны следующие величины:
- общее КПД привода 0,784
- передаточное число червячного редуктора 10
- крутящий момент на входном валу , Н•м 106,048
- крутящий момент на выходном валу , Н•м 901,41
- частота вращения входного вала , мин-1 750
- частота вращения выходного вала , мин-1 75
Был выбран двигатель 132М4/1460 с характеристиками:
Р=11 кВт, nдв=1500 об/мин.
Для смазывания передачи применяется масло И-Т-Д-68 по ГОСТ 17479.4-87.

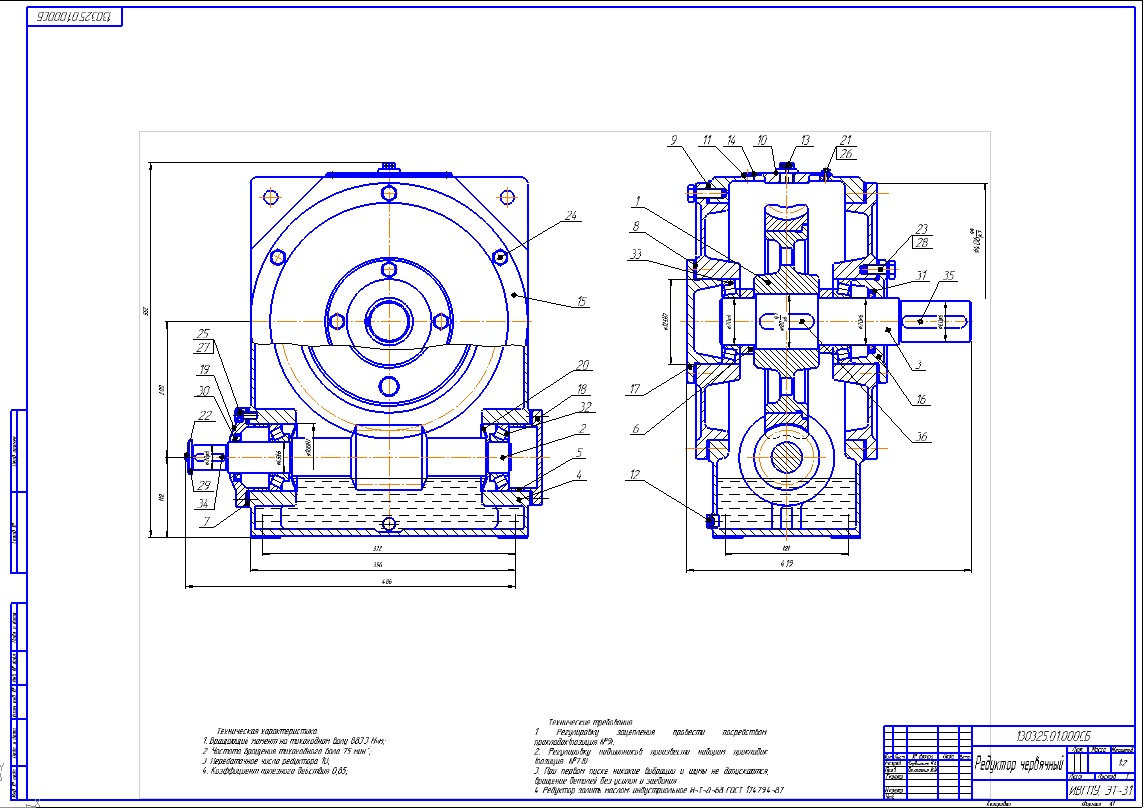

Состав: Расчетно-пояснительная записка, Спецификация, Червяный редуктор(СБ). Язык документа

Софт: КОМПАС-3D 14 SP2
