КОМПАС 3D 18

Проектирование привода фрезы каналоочистителя.

БЕЛОРУСCКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
Кафедра мелиоративных и строительных машин
КУРСОВОЙ ПРОЕКТ По дисциплине: Детали машин и основы конструирования.
На тему: Проектирование привода фрезы каналоочистителя.
Горки 2015

В данном курсовом проекте необходимо разработать привод фрезы каналоочистителя по заданной схеме. Кинематическая схема привода и другие исходные данные к проекту даны в задании на курсовое проектирование.
Необходимо произвести выбор электродвигателя, спроектировать червячный одноступенчатый редуктор с боковым расположением червяка, раму привода. Все детали проверяются на прочность.
Т3 – вращающий момент на выходном вале, Т3 = 450 Н*м;
w3 – угловая скорость выходного вала, w3 = 3,7 рад/с.
электродвигатель мощностью 5,5 кВт, 2850 об/мин, 4А100
Uред. = U1 = 25

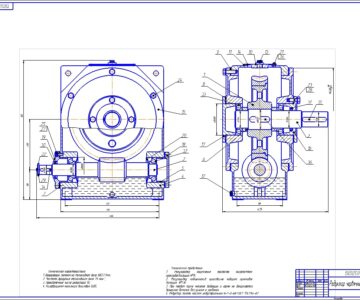

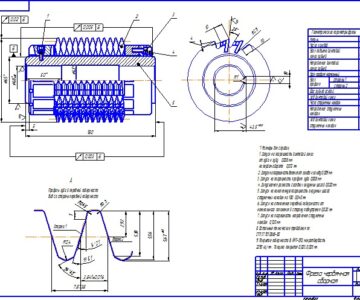

Состав: Редуктор червячный одноступенчатый (СБ), Привод фрезы каналоочистителя (ВО), Деталировка (вал червяка, вал червячного колеса, червячное колесо, крышка), Спецификация Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование привода фрезы каналоочистителя.

Просмотр файлов
Детали машин\ВО.bak
Детали машин\ВО.cdw
Детали машин\Деталировка\Вал червяка.bak
Детали машин\Деталировка\Вал червяка.cdw
Детали машин\Деталировка\Вал червячного колеса.bak
Детали машин\Деталировка\Вал червячного колеса.cdw
Детали машин\Деталировка\Крышка.bak
Детали машин\Деталировка\Крышка.cdw
Детали машин\Деталировка\Червячное колесо.bak
Детали машин\Деталировка\Червячное колесо.cdw
Детали машин\Записка\2 пункт.docx
Детали машин\Записка\3.docx
Детали машин\Записка\31.docx
Детали машин\Записка\7.docx
Детали машин\Записка\Введ
Детали машин\Записка\мой курсач1.docx
Детали машин\СБ.bak
Детали машин\СБ.cdw
Детали машин\Спецификация\Спецификация.spw
Детали машин\Деталировка
Детали машин\Записка
Детали машин\Спецификация
Детали машин
