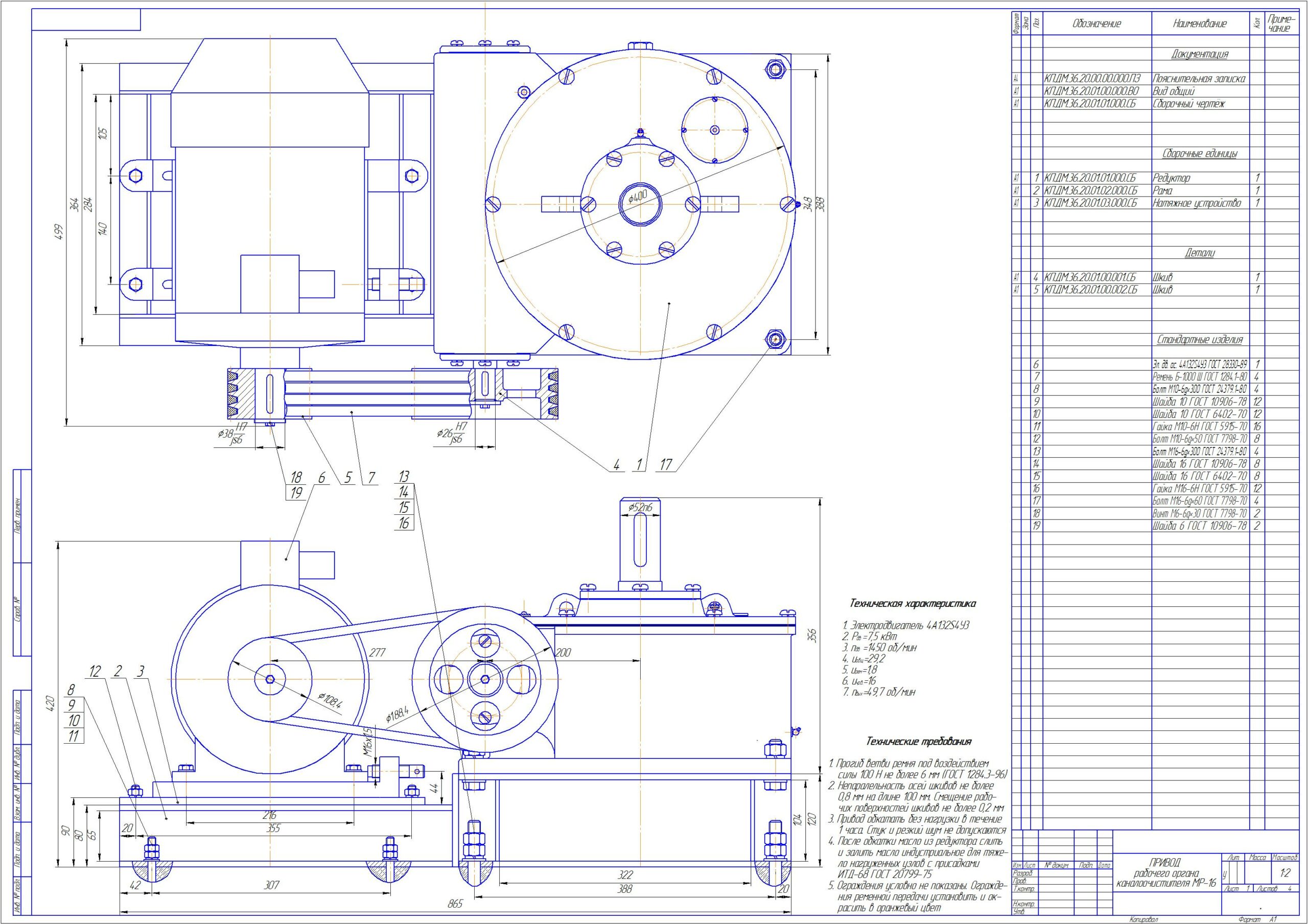

"Привод рабочего органа каналоочистителя МР-16"

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод рабочего органа каналоочистителя МР-16 "
Горки 2013

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода рабочего органа каналоочистителя МР-16 , который включает в себя электрический двигатель, клиноременную передачу двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, муфту и 4 чертежа деталировки редуктора(вал ведомый, крышка подшипника, червячное колесо,крышка редуктора).
Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 1 спецификацию, 33 страницы пояснительной записки, содержащей 15 рисунков, 4 таблицы и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод-совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (Трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132S4У3 (мощность 7,5 кВт, частота вращения 1450 об/мин)
Редуктор цилиндрический двухступенчатый (u=16)
Частота вращения на выходном валу редуктора -794,5 об/мин
Общее передаточное число привода -29,2
Вращающий момент на выходном валу -68,7 Нм

Состав: Редуктор (СБ), Привод (ВО), Деталировка( вал ведомый, крышка подшипника, крышка редуктора, колесо червячное), Муфта, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15SP2
