Расчет рабочих органов каналоочистителя МР 15

Тюменский нефтегазовый университет ,институт транспорта,
Курсовая работа по дисциплине Землеройно транспортные машины
на тему: Расчет рабочих органов каналоочистителя МР 15

Целью данной курсовой работы является изучение гидравлического оборудования каналоочистителя МР-15 ,подбор подходящего оборудования каналоочистителя МР-15, для успешной работы в городе Екатеринбург. Нужно рассчитать гидросистему и выбрать необходимое оборудование. Разработать конструкцию, произвести расчет основных геометрических размеров и эксплуатационных параметров силового гидроцилиндра и гидровлической аппаратуры.
Данные для расчетов:
Строительная машина – Каналоочиститель МР-15
Давление гидросистемы – 20 Мпа
Усилие на штоке 1)100, 2)80, 3)40, 4)80 (Кн)
Скорость выдвижения штока 1)0.15, 2) 0.2, 3)0.1
Населенный пункт – г.Екатеринбург
Скорость ветра – 1.9
Температура воздуха от -38 до +24.9

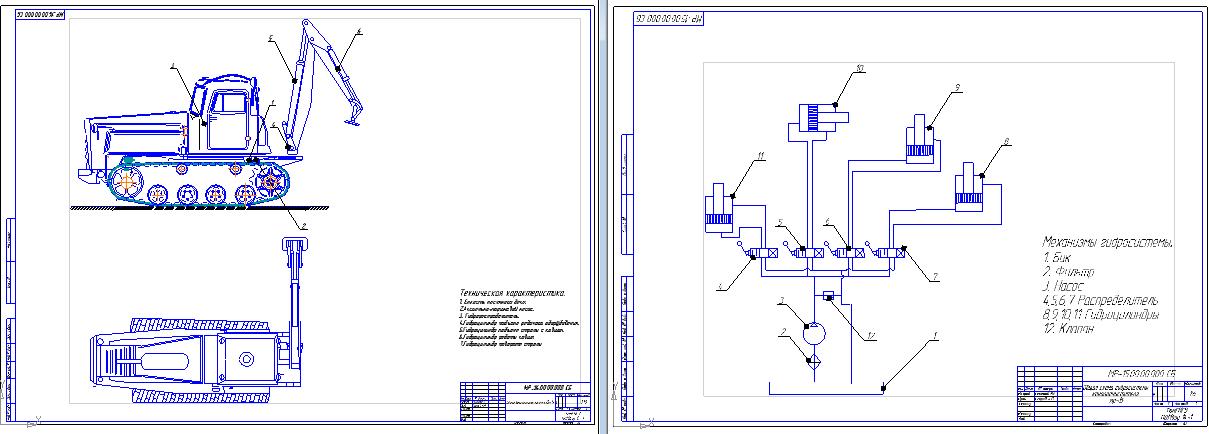

графическая часть содержит - Общий вид каналоочисителя мр 15, гидравлическая схема

Состав: общий вид машины,гидравлическая схема машины Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Расчет рабочих органов каналоочистителя МР 15

кР гидравлика.docx
format_А
гидр.cdw
