Привод к цепному конвейеру uпр=12.7

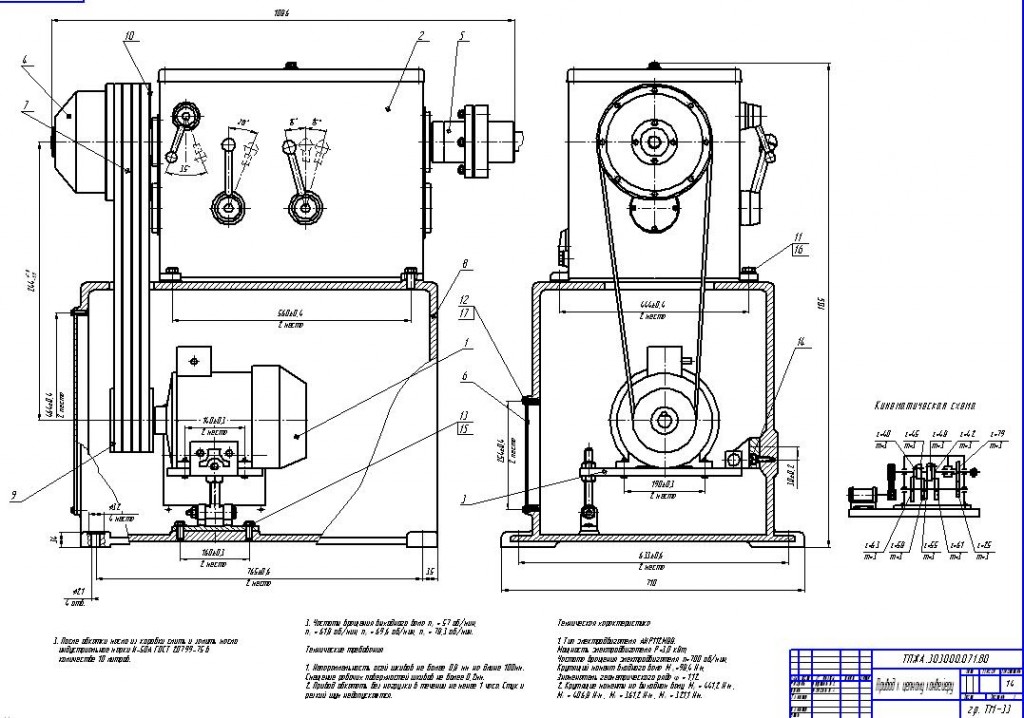

Цель - разработать двухступенчатую коробку скоростей, ее параметры, размеры деталей, выбрать электродвигатель, разработать внешний вид привода. Разработан сборочный чертеж, чертеж внешнего вида привода, проведены расчеты всех передач и размеров деталей, как проектировочные, так и проверочные.

Вятский государственный университет
Кафедра основ конструирования машин
курсовой проект по дисциплине « Детали машин »
Задание № 40 Спроектировать привод к цепному конвейеру

Содержание
Введение…………………………………………………………………………5
1. Выбор электродвигателя и кинематический расчет привода………………5
1.1 Выбор электродвигателя…………………………………………………6
1.2 Определение передаточных отношений………………………………..6
1.3 Определение крутящих моментов и частот вращения на валах……….7
2. Проектировочный и проверочный расчет зубчатых зацеплений………….9
2.1 Проектировочный расчёт………………………………………………….9
2.2 Проверочный расчёт………………………………………………………11
3. Расчёт косозубой передачи…………………………………………………..13
4. Расчет плоскоременной передачи…………………………………………...16
5. Предварительный подбор и расчет валов…………………………………..18
6. Предварительный подбор подшипников……………………………………19
7. Предварительный подбор шпоночных и шлицевых соединений………….20
8. Расчет элементов корпуса…………………………………………………….21
9. Обоснование выбора системы смазки……………………………………….22
10. Уточненный расчет шпонок и шлицев……………………………………..23
11. Уточнённый расчёт валов…………………………………………………...25
11.1 Уточнённый расчёт входного вала……………………………………25
11.2 Расчет опасного сечения……………………………………………….28
12. Уточненный расчет подшипников………………………………………….31
13. Расчёт муфты………………………………………………………………...33
Заключение……………………………………………………………………….34
