Ижевский государственный технический университет
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин"
На тему "Привод к цепному наклонному конвейеру"
2015г
Исходные данные:
Тяговое усилие на цепи - 3.4кН
Скорость цепи конвейера - 0.2 м/с
Число зубьев звездочки конвейера - 13
Коэффициент использования суточный - 0,7
Коэффициент использования годовой - 0,3

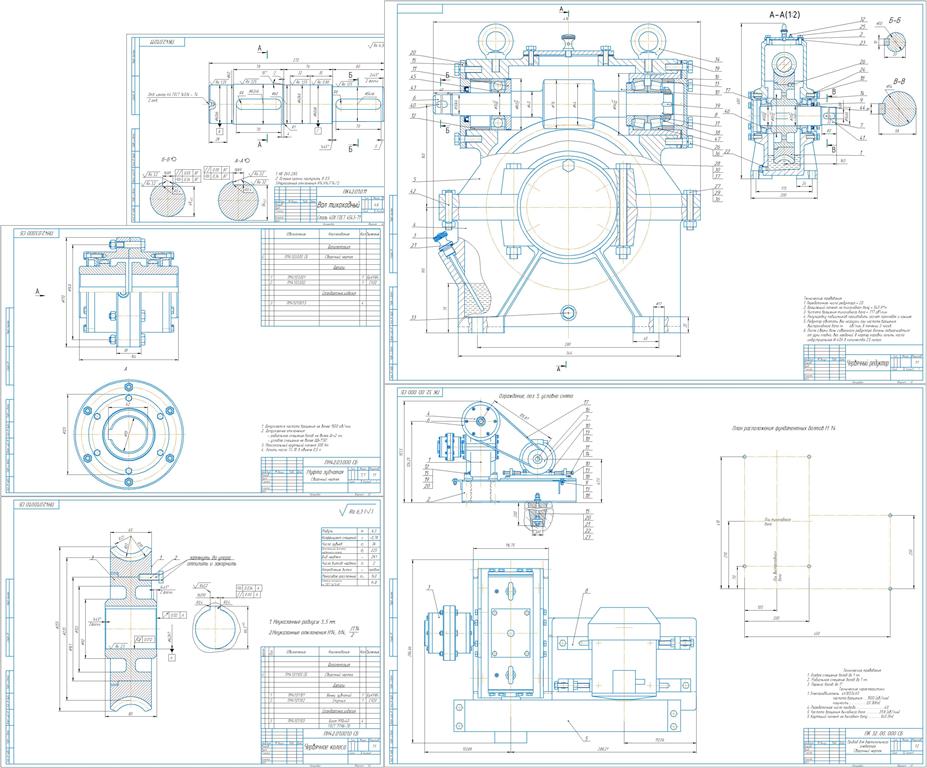

Графическая часть содержит СЧ редуктора, привода и муфты + спецификации к ним; деталировка вала и червячного колеса.
Содержание пояснительной записки:
Содержание
1.Введение…………………………………………………………………………….2
2.Техническое задание ...…………………………………………………………….3
3.Кинематический и силовой расчет привода ……………………………………..4
4.Расчет червячной передачи……………..…………………………………………6
5.Расчет цепной передачи………...…………………………………………………12
6.Смазка редуктора…………………………………………………….…………….15
7.Компоновка редуктора……………………………………………….……………16
8.Расчет валов и подшипников……………………………………….……………..17
9.Расчет шпоночных соединений……………………………………….…………..30
10.Выбор и расчет муфты .. …………………………………………….…………....31
11.Расчет рамы……………………………………………………………………..….32
12.Список использованных источников……………………………………………..33
