КОМПАС 3D 18

Привод конвейера

Санкт-Петербургский государственный архитектурно-строительный университет
Автомобильно-дорожный факультет
Кафедра транспортных-технологических машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода конвейера"
Санкт-Петербург 2017

Исходные данные: редуктор цилиндрических двухступенчатый соосный, выходной момент = 500 Н*м, выходная частота вращения 45 об/с.

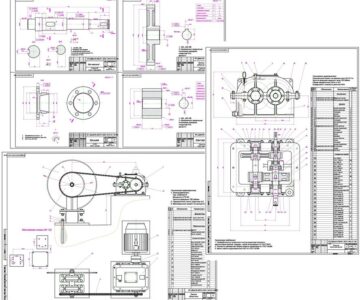

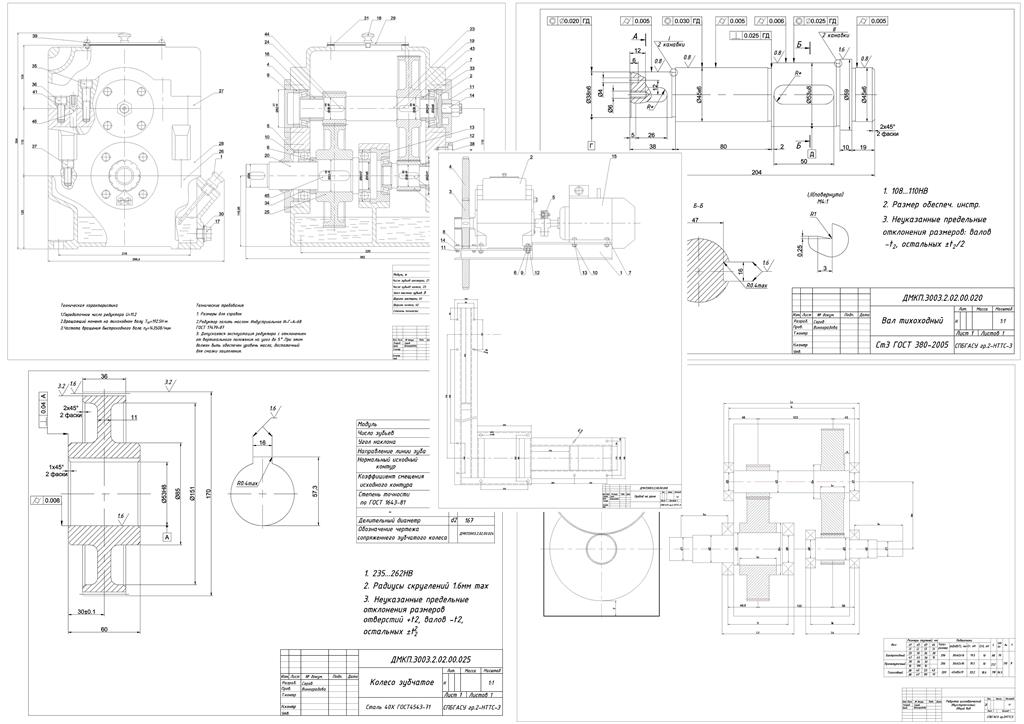

Графическая часть содержит сборочный чертеж редуктора, компоновочный чертеж, чертеж тихоходного вала, чертеж зубчатого колеса, чертеж привода на раме

Содержание
1. Кинематический и силовой расчет привода 3
2. Расчет редуктора 7
3. Расчет цепной передачи 15
4. Предварительный расчет валов 18
5. Силовой расчет валов 21
6. Проверочный расчет подшипников 28
7. Посадка с натягом 32
8.Проверочный расчет в шпонках 35
9. Проверочный расчет стяжных винтов 37
10. Проверочный расчет валов 38
11.Смазывание. 42
12. Спецификация сборочного чертежа цилиндрического одноступенчатого редуктора 43
ЗАКЛЮЧЕНИЕ 49
Список используемой литературы 50

Состав: Редуктор цилиндрических двухступенчатый соосный (СБ), Редуктор цилиндрических двухступенчатый соосный (ВО), Тихоходный вал, Зубчатое колесо, Привод на раме (ВО), Спецификация, Пояснительная записка Язык документа

Софт: AutoCAD 2015

Файлы:
Зубчатое колесо.dwg
Пояснительная записка + спецификация.docx
Привод на раме.dwg
Сборочный чертеж.dwg
Тихоходный вал.dwg
эскизная компановка редуктора.dwg
