Казанский национальный исследовательский технический университет им. А.Н. Туполева
КАФЕДРА ТЕХНОЛОГИИ МАШИНОСТРОИТЕЛЬНЫХ ПРОИЗВОДСТВ
КУРСОВОЙ ПРОЕКТ по дисциплине «Детали машин и основы конструирования»
на тему: «Привод конвейера »
Казань 2022
В данном курсовом проекте проектируется привод, состоящий из асинхронного электродвигателя, муфты, двухступенчатого осевого редуктора, открытой конической передачи и звездочки.
В данной пояснительной записке приведены расчёты, использующиеся для проектирования и конструирования открытой конической передачи, редуктора, рамы и всего привода в целом. Все расчёты соответствуют рекомендациям, которые предлагаются в современной технической литературе.
Разработка данного привода ориентирована на крупносерийное производство с последующим использованием привода в течение 15000 часов (625 суток) с гарантией бесперебойной работы более 90%.

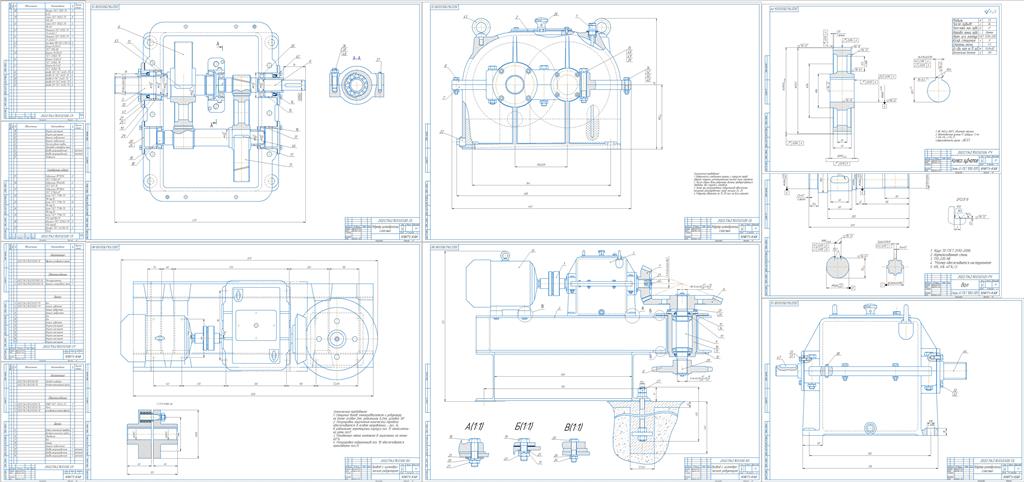

Данный курсовой проект содержит 1 пояснительную записку, 3 чертежа редуктора, 2 чертежа привода, 1 эскизную компоновку, 1 рабочий чертёж выходного вала, 1 рабочий чертёж колеса тихоходной передачи, спецификацию для редуктора и спецификацию для привода.
Исходные данные:
Мощность электродвигателя N_э=5.5 кВт; частота вращения электродвигателя n_э=2900 об/мин; частота вращения выходного звена n_вых=60об/минСодержание
ВВЕДЕНИЕ 6
1 ТЕХНИЧЕСКОЕ ЗАДАНИЕ 7
Исходные данные: 9
Расчёт выходной мощности 9
Подбор передаточных отношений элементов передачи и вычисление расчётной частоты вращения валов 10
Определение крутящих моментов на валах привода и частот вращения. 11
Расчёт диаметров валов 13
Итоговая таблиц 13
РАСЧЁТ ЗУБЧАТЫХ ПЕРЕДАЧ 14
Расчёт закрытой тихоходной цилиндрической передачи 14
Исходные данные: 14
Расчёт межосевого расстояния и выбор основных параметров передачи: 14
3. РАСЧЁТ ВАЛОВ. 35
3.1. Эскизная компоновка 35
Эскизы валов 47
Быстроходный вал 47
Промежуточный вал 57
Тихоходный вал 72
Подбор подшипников 83
Подбор подшипников на входном валу 83
Исходные данные 83
Подбор подшипников на промежуточном валу 86
Исходные данные 86
Подбор подшипников на выходном валу 88
Исходные данные 88
Список литературы 96
