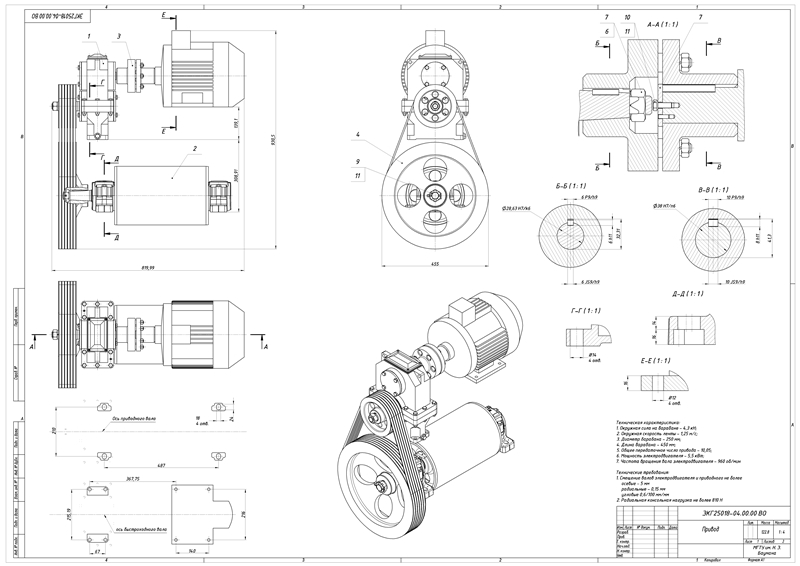

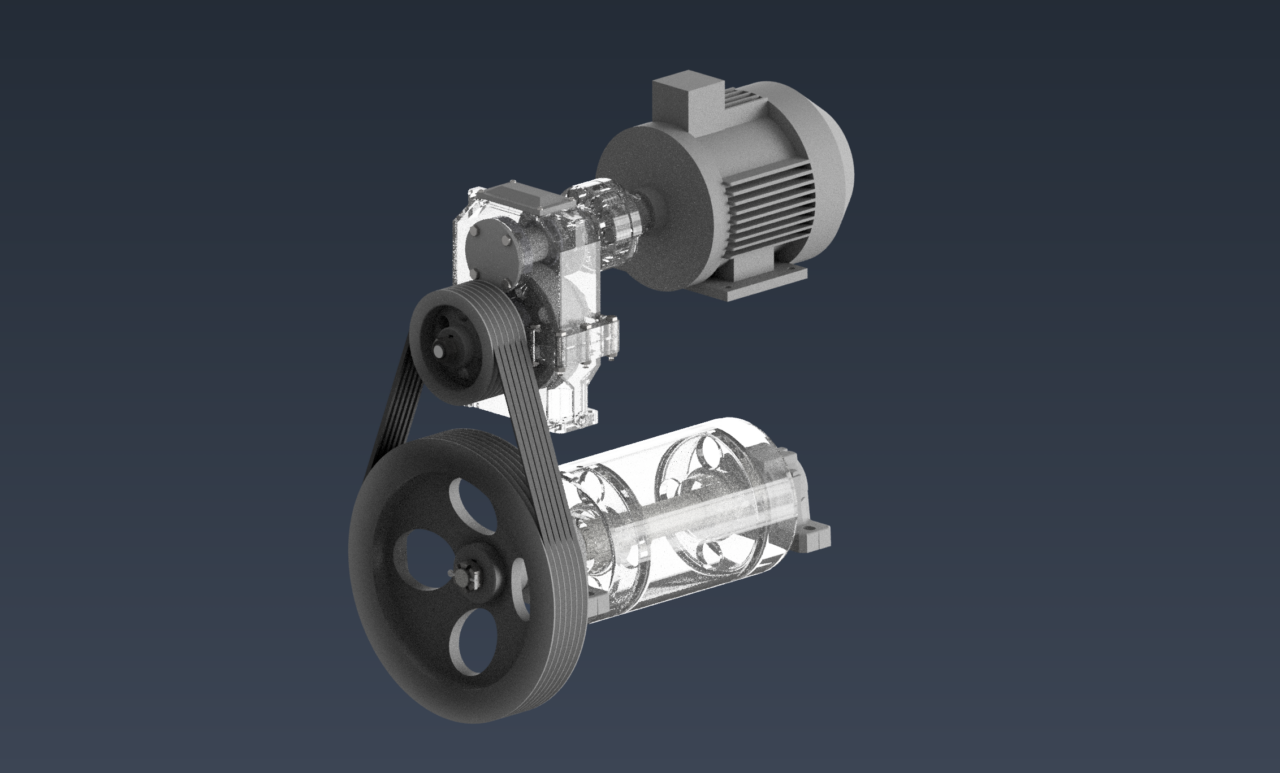

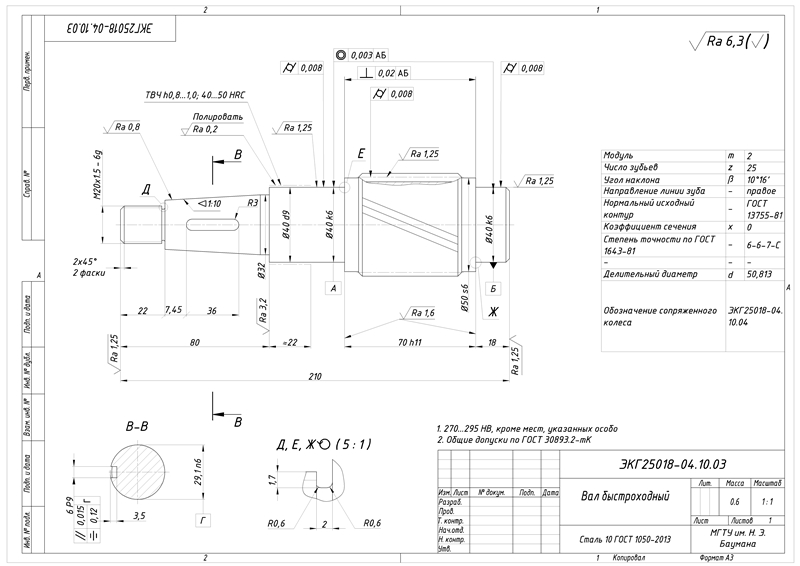

Привод ленточного транспортера F=4,3кН v=1,25м/с

МГТУ им. Н. Э. Баумана, 2026 г.

Техническая характеристика:
Габаритные размеры (Д, Ш, В): 820, 455, 931
Окружная сила на барабане: 4,3 кН
Окружная скорость ленты: 1,25 м/с
Диаметр барабана: 250 мм
Длина барабана: 450 мм
Общее передаточное число привода: 10,05
Передаточное число редуктора: 4,02
Передаточное число шкива: 2,5
Мощность электродвигателя: 5,5 кВт
Частота вращения вала электродвигателя: 960 об/мин
КПД привода: 0,94

1. Содержание
1. Содержание 1
2. Введение 2
3. Кинематический расчет 2
4. Расчет передачи 3
5. Эскизное проектирование 9
4.1. Проектный расчет валов 9

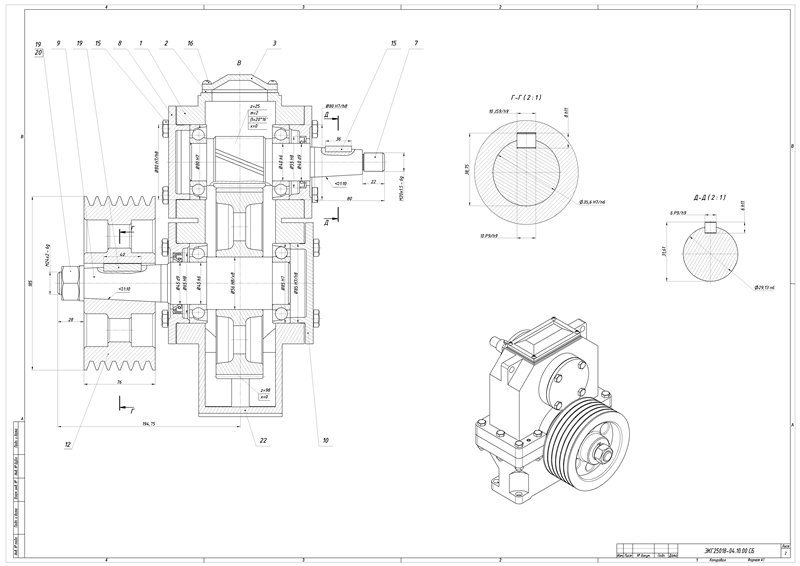

4.2. Составление компоновочной схемы редуктора 10
6. Расчет подшипников 10
7. Конструирование колеса 13
8. Расчет соединений для передачи крутящего момента 13
7.1. Шпоночные соединения 13
7.2. Соединения с натягом 14
9. Конструирование корпусных деталей и крышек подшипников 16

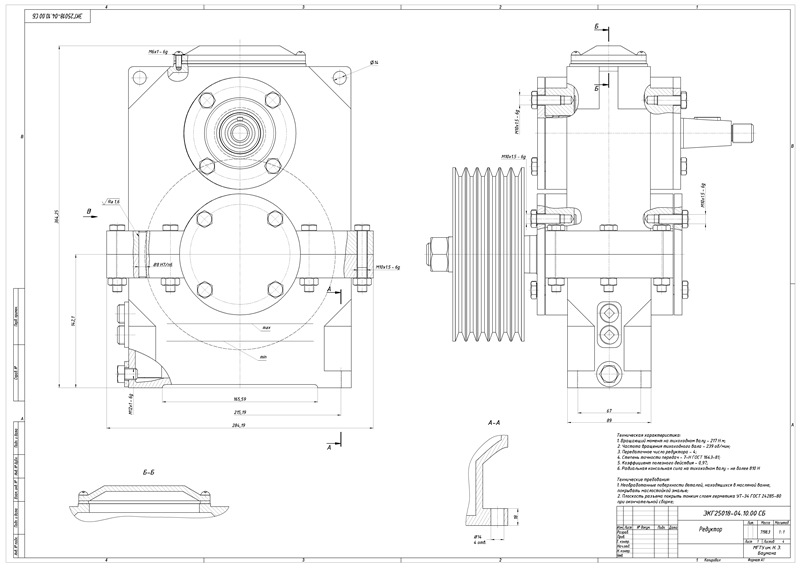

8.1. Основные размеры корпуса 16

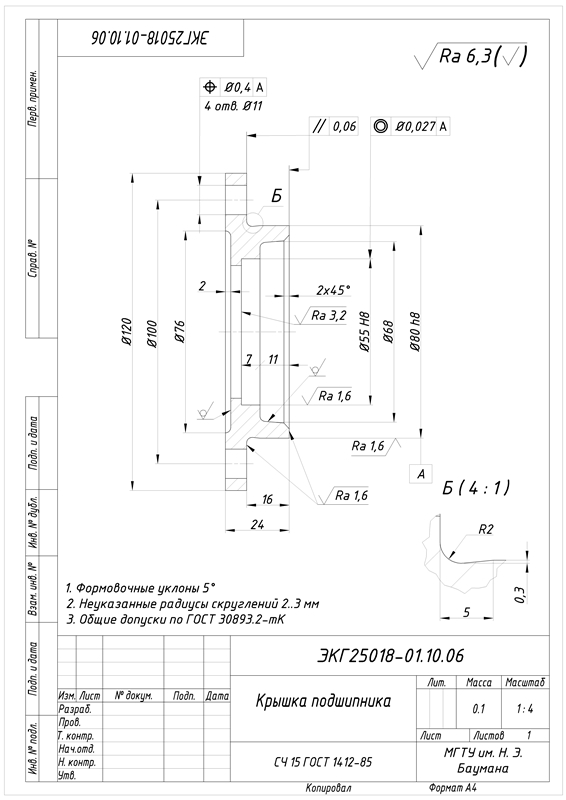

8.2. Конструирование крышек подшипников 17

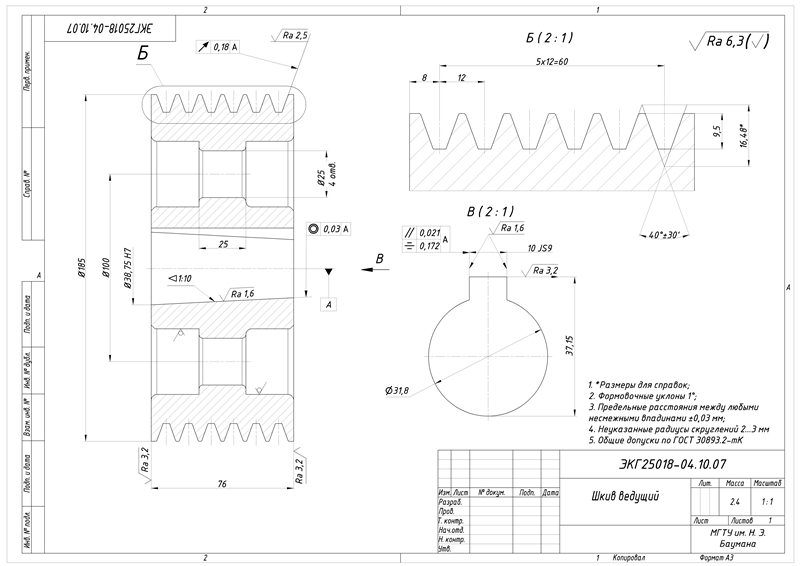

10. Расчет ременной передачи на ЭВМ 17
11. Расчет валов на статическую прочность и сопротивление усталости 19
12. Выбор смазочных материалов и системы смазывания 25

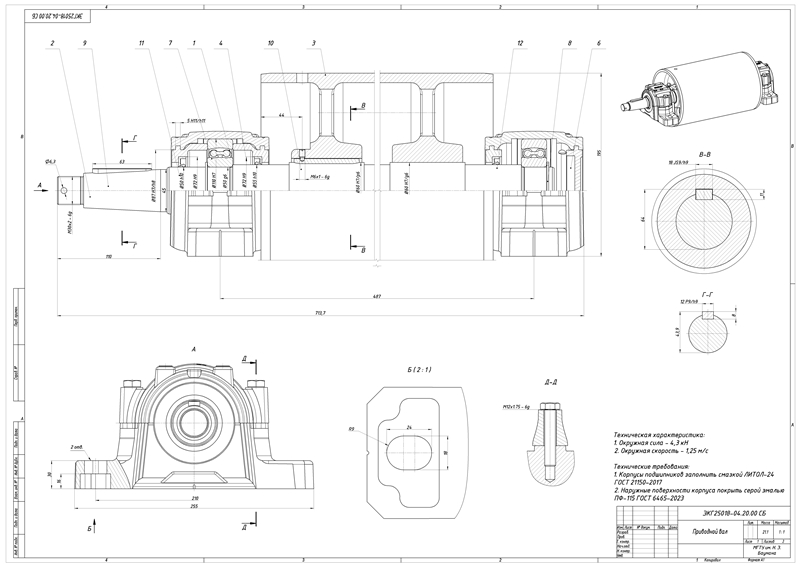

13. Компоновка приводного вала 25
14. Расчет проушины 26

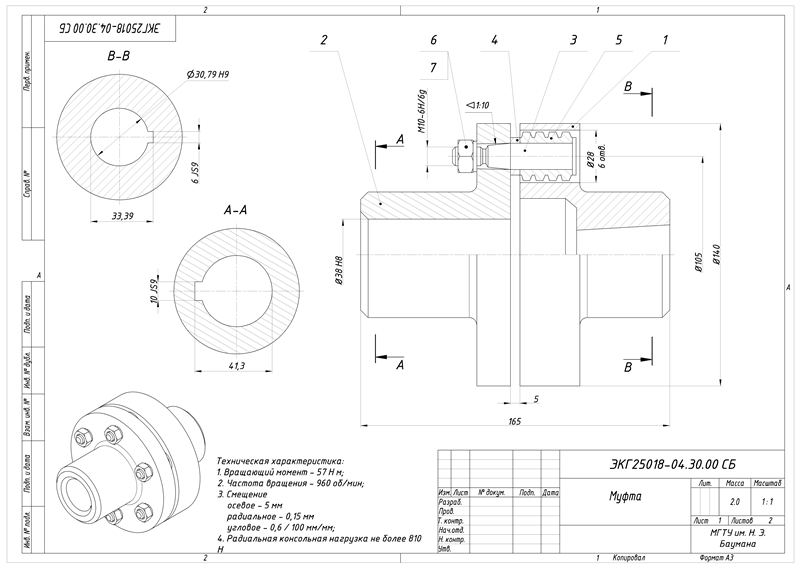

15. Обоснование выбора типа муфт 27
16. Определение крутящего момента 28
17. Определение конструктивных параметров выбранного типа муфты и ее разработка 28
18. Порядок сборки привода 29
19. Литература 29
